PLC家族新成員-IVC2L小型PLC
發布時間：2014-06-16
IVC2L系列小型多功能應用型PLC，具備強大的通訊能力、系統擴展能力、豐富的高速輸入和高速輸出功能，更穩定更可靠。
一、產品特點：
1、高穩定性，高可靠性：
超寬工作電壓：85～264VAC
板件嚴格的三防處理，適應惡劣現場環境
用戶程序EEPROM永久保存
卓越的抗干擾能力
2、高速、大容量
高速運算速度－基本指令0.09μs
大程序容量－12K步
3、可靠的程序安全性
8位多級密碼保護，獨特的密碼壓縮加密技術，有效保護用戶的知識產權
4、超強系統擴展
I/O點數最大可到512點
同時最多支持8個特殊功能擴展模塊
5、豐富的擴展模塊

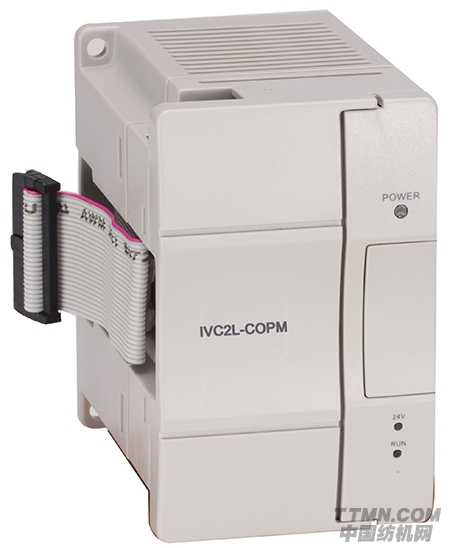

豐富的擴展模塊，包括數字量擴展模塊、模擬量擴展模塊、溫度模塊、RS485通訊擴展模塊、CANOpen主站擴展模塊、GPRS擴展模塊
6、支持多種工業網絡
[--page--]二、規格參數
名稱 | IVC2L | ||
I/O | 數字I/O點 | 20輸入/12輸出 32輸入/32輸出 | |
邏輯最大I/O點 | 512 | ||
最大特殊模塊數 | 8 | ||
高速脈沖輸出 | 2×100kHz（僅適用于晶體管輸出型） | ||
單相計數通道 | 2×50kHz＋4×10kHz | ||
雙相計數通道 | 1×30kHz＋1×5kHz | ||
高速計數器頻率總和最大值 | 80kHz | ||
數字濾波功能 | X0～X17采用數字濾波，輸入濾波常數范圍0～60ms | ||
繼電器輸出最大電流 | 電阻負載 | 2A/1點；8A/4點組公共端；8A/8點組公共端 | |
感性負載 | 220Vac，80VA | ||
電燈負載 | 220Vac，100W | ||
晶體管輸出點最大電流 | 電阻負載 | 高速輸出點：0.3A/1點；其他：0.3A/1點；0.8A/4點；1.6A/8點 8點以上每增加1點允許總電流增加0.1A | |
感性負載 | 高速輸出點：7.2W/24Vdc；其他：12W/24Vdc | ||
電燈負載 | 高速輸出點：0.9W/24Vdc；其他：1.5W/24Vdc | ||
存儲器 | 用戶程序 | 12k步（24kByte） | |
程序掉電永久保持 | 是 | ||
元件掉電保持最大數量 | 用戶設定（C元件最多能保持200個） | ||
硬件支持以及保持時間 | 后備電池，保持時間3年 | ||
軟元件資源 | 定時器 | 100ms精度：T0～T209 10ms精度：T210～T251 1ms精度：T252～T255 | |
計數器 | 16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C255 | ||
數據寄存器 | D0～D7999 | ||
局部數據寄存器 | V0～V63 | ||
變址尋址寄存器 | Z0～Z15 | ||
特殊數據寄存器 | SD0～SD255 | ||
輔助繼電器 | M0～M1999 | ||
局部輔助繼電器 | LM0～LM63 | ||
特殊輔助繼電器 | SM0～SM255 | ||
狀態繼電器 | S0～ S991 | ||
中斷資源 | 內部定時中斷 | 3個 | |
外部中斷 | 16個 | ||
高速計數器中斷 | 6個 | ||
串口中斷 | 12個 | ||
PTO輸出完成中斷 | 2個 | ||
電源失電中斷 | 1個 | ||
常規 | 基本指令運行時間 | 0.09μS | |
實時時鐘 | 支持（掉電保持至少3年） | ||
模擬電位器 | 2個/8位精度 | ||
通訊 | 通訊口 | PORT0：RS232 PORT1：RS232/RS485 | |
通訊協議 | Modbus/自由口N:N/編程口協議 | ||
加密措施 | 設置密碼類型 | 上載密碼、下載密碼、監控密碼、子程序密碼、禁止格式化 | |
禁止上載 | 支持 | ||
應用指令 | 實時時鐘,時鐘指令 | 有 | |
日期和時鐘比較指令 | 有 | ||
浮點數指令 | 有 | ||
定位指令 | 有 | ||
高速IO指令 | 有 | ||
MODBUS和變頻器指令 | 有 | ||
讀寫EEPROM指令 | 有 | ||
控制計算指令 | 有 | ||
字符串指令 | 無 | ||
批量數據處理指令 | 無 | ||
數據表指令 | 無 | ||
MTBF平均無故障時間 | 繼電器輸出 | 20萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | |
10萬小時（地面固定使用，機械應力接近零，沒有溫度和濕度控制） | |||
晶體管輸出 | 30萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | ||
15萬小時（機械應力接近零，沒有溫度和濕度控制） | |||
輸出繼電器觸點壽命 | 220Vac/15VA/感性 | 1秒ON/1秒OFF，320萬次 | |
220Vac/30VA/感性 | 1秒ON/1秒OFF，120萬次 | ||
220Vac/72VA/感性 | 1秒ON/1秒OFF，30萬次 | ||
使用環境 | 額定電壓 | 100～240VAC（正常工作） | |
輸入電壓范圍 | 85～264VAC（正常工作） | ||
使用環境溫度 | -5～55℃ | ||
保存環境溫度 | -40～70℃ | ||
耐電壓 | 2830VAC的交流電壓或等效直流電壓1分鐘，無擊穿或飛弧現象；漏電流≤5mA | ||
耐振動 | 位移：3.5mm，加速度：10m/s2，頻率范圍：5～150Hz，XYZ各方向10次掃描 | ||
耐沖擊 | 半正弦，脈寬：6ms，加速度：180m/s2 | ||
防護等級 | IP20 | ||
安規認證 | 按照IEC61131-2和UL508標準設計，通過CE認證 | ||
三、產品認證
CE認證
