1、A006B型自動混棉機的結構與工藝流程

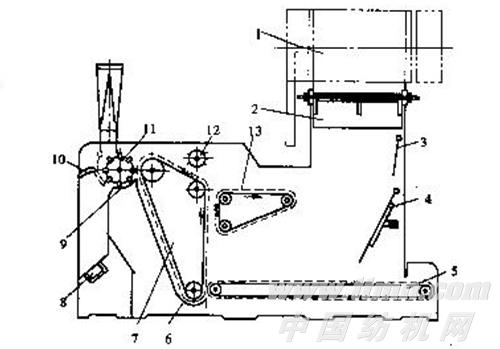

圖2-3-4 A006B型自動混棉機
A006B、C型自動混棉機結構如圖2-3-4所示，原料通過其上凝棉器1吸入本機，在擺斗2上金屬翼片的作用下，將棉塊橫向鋪放在水平輸棉簾5上，成為多層橫鋪的混和棉堆。搖柵3（或光電管）控制棉箱棉量高度，當高度達到要求時，控制抓棉小車仃車，低于要求高度時，控制抓棉小車開始抓棉，使棉箱中的存棉量保持一定穩定。在機身外調節混棉比斜板4角度（22.5°～40°）可控制混棉量和混棉效果。壓棉簾13與輸入棉簾5同速，將棉塊夾持并逐漸壓縮送入角釘簾7，角釘簾速度快，角釘針尖向上，而壓棉簾速度慢，針尖向下，于是兩者間對棉塊產生了撕扯開松作用。角釘簾向上帶動棉塊時，又受到均棉羅拉12上角釘?shù)乃撼逗痛驌糇饔茫⒍嘤嗝迚K回擊到壓棉簾上，重新進入棉箱混和。角釘簾上棉塊運行到剝棉打手11位置時，棉塊受打手作用被剝下，擊到塵格9上，部分大雜被拋出。被撕扯打擊后的小棉塊受前方機臺凝棉器上風機的作用，經磁鐵裝置8除去部分鐵雜后到前方機臺，或根據工藝要求，利用間道隔板10從上出口輸送到前方機臺。A006C型自動混棉機用于紡化纖，只有上出口。
2、A006B、C型自動混棉機技術特征 見表2-3-4

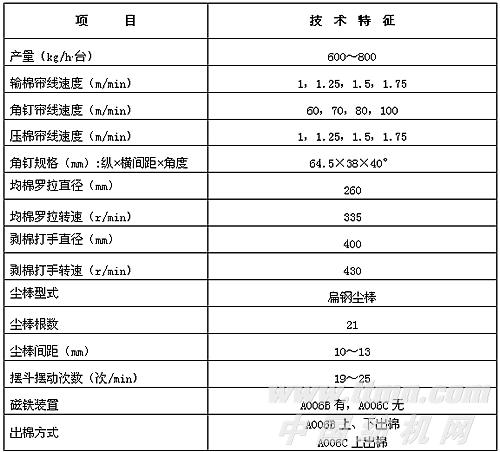

表2-3-4 A006B、C型自動混棉機的主要技術特征
