本系列漿紗機主要是為了適應無梭織機前織配套闊幅、高密織物的上漿工藝要求而設計。

本系列漿紗機采用了機電儀一體化技術，單元式組合設計，傳動采用了九單元同步控制技術，并較為系統地配備了工藝參數在線檢測及實時控制系統，以滿足不同織物品種的不同上漿工藝要求。

本系列漿紗機擁有發明專利7項，實用新型專利8項。

預濕+三輥水平加壓+漿液噴淋上漿機構、預濕+雙浸三壓上漿機構、高架水平布局烘燥機構等專利技術、九單元同步驅動技術的應用，更適應異經織物及色織品種的上漿工藝要求。與傳統上漿工藝相比，可節約漿料至少20%，降低毛羽20-50%，提高織造效率1-3%，降低織物的后整理成本，減少環境污染。

由于采用了最新的分單元獨立傳動技術，使經紗可獲得恒定的伸長或恒定的張力，整個機器的靈活性和精確性為適應不同經紗的不同工藝提供了有力保證。

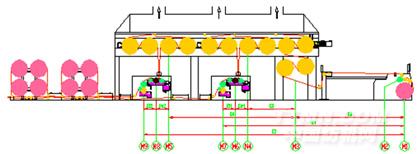

漿紗機傳動及伸長示意圖

采取模塊式組合設計，更有多種組合型式供選擇。

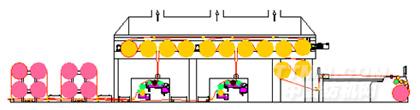

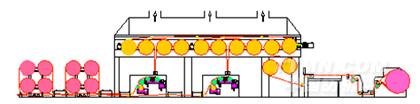

ASGA368E型九單元傳動預濕漿紗機工藝流程示意圖

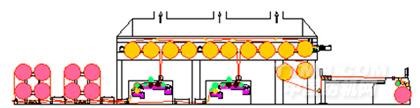

ASGA368F型九單元傳動預濕漿紗機工藝流程示意圖

ASGA368DH型九單元傳動預濕漿紗機工藝流程示意圖

本產品介紹不構成報價的一部分，我們保留設備改進的權利。

各組件的技術特征（打*號的為供用戶選擇的配置）

車   頭

獨立的卷繞單元，織軸卷繞采用變頻馬達+上下浮動式張力輥+張力電位器實現漿紗機經紗恒張力卷繞的電子控制裝置（專利號：ZL200510041380．4，ZL200520074331．6），可正反向卷繞，適應雙織軸織機AB軸的要求。

卷繞張力：1-6KN。

曳引輥由獨立的馬達驅動，干區張力自動調整。曳引輥包覆高耐磨橡膠，提高了對經紗的握持力。

上下浮動的張力輥機構為實現更穩定的卷繞張力提供了保證，避免了張力輥扇形擺動式結構給卷繞張力形成的波動。

上落軸、織軸加壓、伸縮筘升降、測長輥加壓等動作均由氣動控制。

測長輥測長。

可移動式織軸傳動箱座實現拍合和調幅，并具有氣動拍合功能，減少了上落軸時間和拍合小車頭的頻繁移動。

自動上落軸裝置，可降低操作者勞動強度。

伸縮筘的伸縮、左右移動通過兩只減速馬達調節，并具有開車過程中的上、下、左、右微動功能（專利號：ZL200510041381．9ZL200520074332．0），提高了織軸的平整度及卷繞密度。筘座滑塊三級密封裝置延長了伸縮筘的保養周期（專利號：ZL200620077370.6）

雙羅拉側面壓紗，最大壓紗力4.5KN。

配有上蠟裝置，上蠟輥速度隨車速變化而變化。

配有經紗的干分紗裝置。

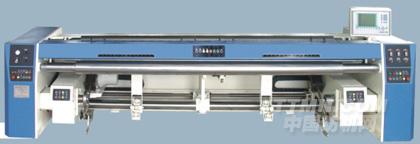

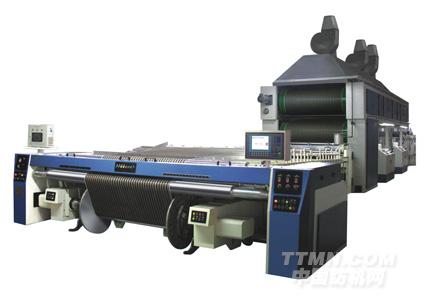

車頭實物圖

*　更有分體式車頭提供，可更方便地對直徑1250，1600mm的織軸進行卷繞操作。

   　伸縮筘和織軸之間有人行通道，方便操作。

  　 較低的干分紗區高度（1200mm），方便觸及。

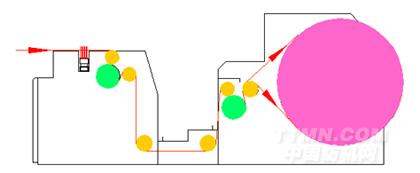

分體式車頭示意圖

漿   槽

* 工作幅寬1800，2000mm。

漿槽由預濕機構和上漿機構兩部分組成。

預濕機構  三輥式結構，具有雙重功能，既可將經紗從經軸架上退繞出來，又可對經紗進行預濕。在預濕機構的高壓擠壓區配置了一對高壓軋車，對經紗上的水份進行最大及恒定的擠壓，確保經紗以最小的含水率進入漿槽。

如采用傳統的方法對經紗上漿，預濕機構可只做喂入裝置使用，不必更改經紗走紗路線。

預濕軋車的最大壓力100KN。

預濕主水槽的容積為100L，輔助水槽的容積為 65L，采用直接加熱和間接加熱相結合的加熱方式，并具有水溫的自動控制及自動補水功能。

水的循環由獨立馬達驅動的磁力泵實現，配備過濾裝置清理毛羽等雜物。

預濕軋車由一只獨立的馬達驅動。

上漿機構（供用戶選擇匹配）

*三輥水平加壓式上漿機構（專利號：ZL200710131838．4 ，ZL200720046988．6）

由上漿輥、主壓漿輥及副壓漿輥三輥組成，均為丁腈橡膠輥，上漿輥為高硬度橡膠輥（SHA98）。

主壓漿輥壓力：0-50KN，每只漿槽均具有獨立的兩級切換和線性加壓功能，更適應異經織物及色織品種的上漿工藝要求。

副壓漿輥壓力：0-20KN，可無級設定。

主漿槽容積：70L，輔助漿槽容積：140L。

漿液的循環采用獨立馬達驅動漿泵。

副壓漿輥與上漿輥上方設有漿液噴淋裝置，獨立的漿泵供應漿液。

漿液的加熱采用蒸汽直接加熱方式，配有獨立的汽水分離裝置，減少蒸汽中的水份帶入漿液，并具有溫度自動控制功能。

輔助漿槽的液位可調節，具有自動補漿功能。

抽屜式漿液過濾裝置，方便清潔，減少了漿液中的毛羽和紗頭，提高了漿泵的使用壽命。

配有濕分絞裝置，由一只獨立的馬達驅動。

配備了集中潤滑裝置。

配備了安全防護裝置。

上漿輥由一只獨立的馬達驅動。

完美的經紗不游離走紗路線，縮短了路徑，降低了紗線的纏合，將磨損及伸長損失降到最低，同時降低了毛羽。

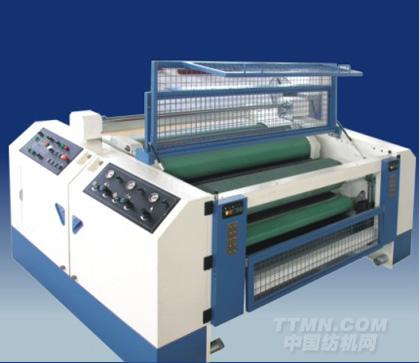

漿槽的實物圖

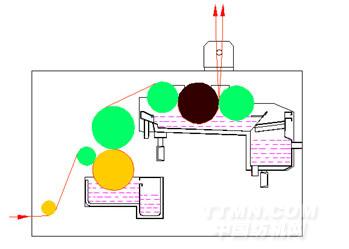

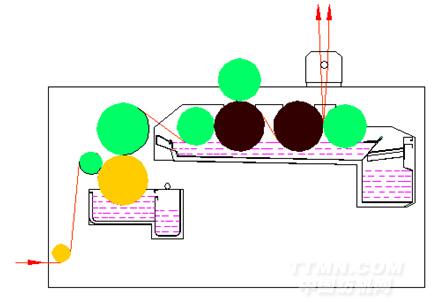

預濕+三輥水平加壓式上漿機構示意圖

*雙浸三壓式上漿機構：

由兩組加壓機構組成：

第一組加壓機構（靠經軸架一側）由一根浸沒輥和一對上漿輥、壓漿輥組成，浸沒輥、壓漿輥、上漿輥均為丁腈橡膠輥，上漿輥為高硬度橡膠輥(SHA98)。浸沒輥具有側壓功能，側壓壓力：0-3KN；壓漿輥壓力：0-15KN，可無級設定，并具有兩級切換功能。

第二組加壓機構由上漿輥、主壓漿輥兩輥組成，均為丁腈橡膠輥，上漿輥為高硬度橡膠輥（SHA98）。主壓漿輥壓力：0-50KN，每只漿槽均具有獨立的兩級切換和線性加壓功能，更適應異經織物及色織品種的上漿工藝要求。

主漿槽容積：160L，輔助漿槽容積：140L。

漿液的循環采用獨立馬達驅動漿泵。

漿液的加熱采用蒸汽直接加熱方式，配有獨立的汽水分離裝置，減少蒸汽中的水份帶入漿液，并具有溫度自動控制功能。

輔助漿槽的液位可調節，具有自動補漿功能。

抽屜式漿液過濾裝置，方便清潔，減少了漿液中的毛羽和紗頭，提高了漿泵的使用壽命。

配有濕分絞裝置，由一只獨立的馬達驅動。

配備了集中潤滑裝置。

配備了安全防護裝置。

上漿輥由一只獨立的馬達驅動。

預濕+雙浸三壓式上漿機構示意圖

預濕上漿技術將經紗先進行濕潤，經紗進入漿槽時由于內芯已吸收了一定的水份，經紗只作必要的合理上漿，滿足織造必須的上漿率。由于只對經紗的表面進行上漿，漿液與經紗的粘附性更好，與傳統的上漿相比，可獲得：

更高的耐磨，最多可提高耐磨150%。

更低的磨損，最多可減少磨損50%。（三輥水平加壓式上漿機構由于具有完美的經紗不游離走紗路線，縮短了路徑，降低了紗線的纏合，將磨損及伸長損失降到最低。）

毛羽大大減少，可減少毛羽20-50%。

較低的纏合，最多降低可達50%。（三輥水平加壓式上漿機構）

較高的強力，最高增強可達15%。（三輥水平加壓式上漿機構）

可節約漿料至少20%。

可提高織造效率1-3%。

更易于退漿，后整理成本大大降低，可降低20-40%的廢水處理成本，更經濟環保。

經紗向上垂直出漿槽，使?jié){槽四周有足夠的空間，方便在設備運行過程中的巡查，更易于維護保養，操作更便捷。

烘   房

采用φ800mm S型封頭不銹鋼烘筒，最大工作壓力0.50Mpa。

預烘烘筒表面涂覆聚四氟乙烯防粘層。

采用高架水平布局預烘烘燥機構（專利號：ZL200820032147．9）。由于預烘烘筒位于漿槽的上方，有效減少了出漿槽濕紗長度和濕紗自重對經紗伸長的影響，同時節省了設備安裝場地。

配有風機對熱濕空氣強迫排風。

每組預烘烘房配備了兩組溫度自動控制裝置。合并烘干烘房配備了一組溫度自動控制裝置。可根據不同經紗的工藝要求進行烘燥溫度自動控制，停車期間會自動地降低烘燥溫度，避免經紗過度烘干。

每組預烘烘房及合并烘干烘房分別由獨立的馬達驅動，更適合異經織物及色織品種的工藝要求。

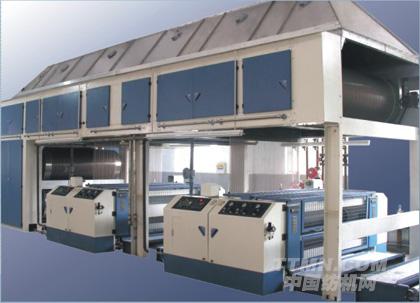

烘房的實物圖

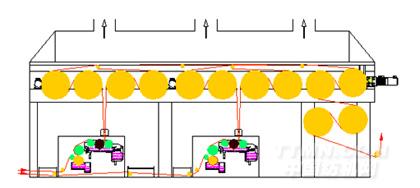

高架水平布局預烘烘燥及合并烘干機構示意圖

軸   架

四只經軸為一組，上下放置。

* 可容納經軸最大直徑800，1000，1250mm，工作幅寬1800，2000mm。

經紗退繞張力電子式自動控制系統（專利號：ZL 200510040762．5）。

雙滾輪支承結構支撐經軸，使經紗退繞過程中的片紗張力波動更小。

經紗分層走紗，避免了片紗間的相互摩擦，更適應異經織物及色織品種的要求。

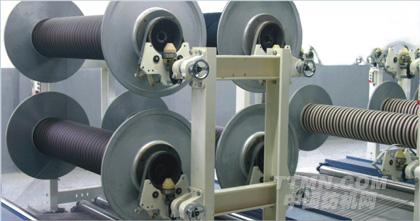

軸架實物圖

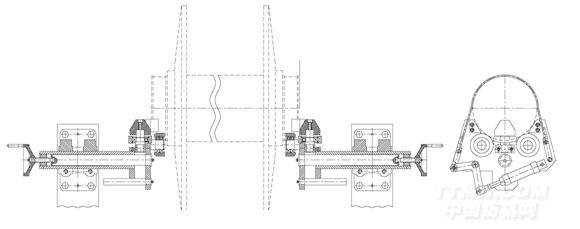

雙滾輪支承結構示意圖

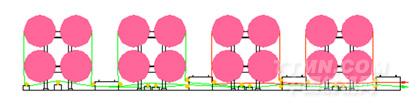

經軸架分層走紗路線示意圖

*更可提供適應分條整經經軸的退繞裝置。

可退繞直徑800，1000，1250mm的經軸，也可和分批整經的經軸一起使用。

采用獨立的馬達+減速箱實行主動退繞，實現更精確的張力控制。

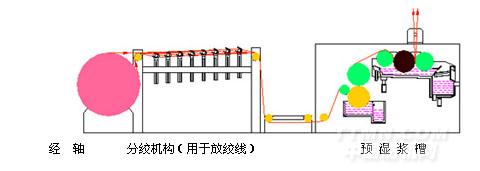

軸對軸漿紗示意圖

*可提供對松式整經染色經軸進行烘干+退繞的裝置。

烘干機構采用四只φ800mm 平板封頭不銹鋼烘筒，最大工作壓力0.32Mpa。

由一只獨立的馬達驅動或被動拖動。

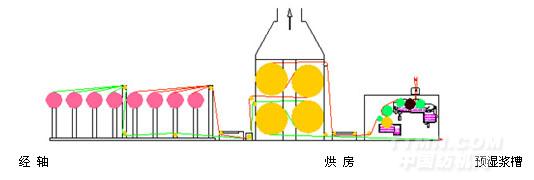

對松式整經染色經軸進行烘干+退繞的裝置示意圖

電氣控制

整機采用了高性能的PLC，同時配備了人機界面（顯示屏），實現了分單元傳動的同步運行及對運行狀態、工藝參數進行設定、在線檢測和實時控制。具有以下功能：

經紗退繞張力自動控制系統。

預濕水溫自動控制系統。

預濕水自動補充系統。

漿液溫度自動控制系統。

漿液自動補充系統。

烘燥溫度自動控制系統。

主壓漿輥壓力線性加壓自動控制系統。

回潮率檢測及自動控制系統。

伸長率預置、在線檢測及自動控制系統。

九單元傳動交流伺服調速系統。

故障自動報警系統。

* 由于采用模塊化控制和傳動系統，更有如下功能供用戶選擇配置：

對多臺漿紗機實行局域管理，可更方便地掌握設備的使用狀態，進行工藝管理。

可存儲、打印工藝參數（可將工藝參數存儲到外置存儲器），方便工藝管理，特別適合新品種新工藝試驗及重復品種的工藝復制，節省時間，減少消耗。

多種顯示語言的人機界面更適合全球區域的使用。

可通過調制解調器和我們的服務部門連接，獲得更快捷的支援。

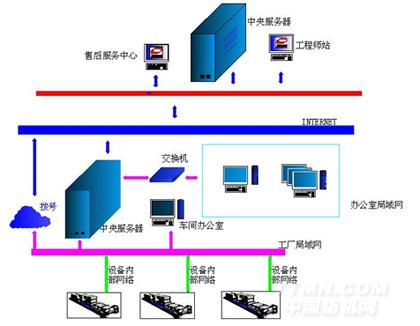

多臺設備局域聯網及通過調制解調器和我們的服務部門連接的示意圖

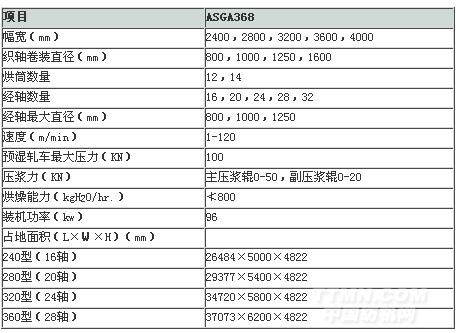

ASGA368型九單元傳動預濕漿紗機主要規格及技術參數
