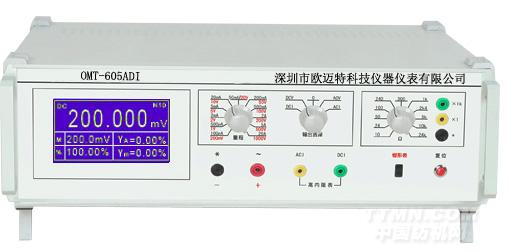

交流信號發生器OMT-605ADI型

交、直流信號發生器（交直流信號源）型號：OMT-605ADI型

一、概述

  OMT-605ADI型是具有六位LCD液晶屏數字顯示輸出值、被檢表誤差、輸出量百分比、被檢表滿度值、步進值、頻率等參數的交直流電壓、電流校準源。另設22檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。

  本機采用數字式閉環控制技術和大屏幕LCD顯示器，結合視窗技術設計出屏幕顯示，顯示內容區域化；采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、量程寬、分檔細、安全可靠；幅值調節可選按百分比調節和按位調節，滿足定值輸出和連續調節的不同需求，使用更加方便快捷。

  適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級以上電流、電壓表。

  廣泛應用于電力、計量、鐵路、工礦企業、科研院所等單位的質檢、計量及儀表維修，是比較理想的標準工具。

二、特點

1、具有電壓、電流及電阻輸出，穩定性好，負載能力強。

2、電壓、電流檔位設計合理，備有擴展量程。通過調節器上的滿度鍵M進行量程擴展，最大限度滿足被檢表各種量程檢測的需求。

3、采用240×128大屏幕顯示器，具有良好人機界面。顯示實際輸出值、百分比、檔位、量程、被檢表示值誤差rA和引用誤差rm、被檢表滿度值、頻率、步進值等。

4、采用按百分比調節輸出量。百分比控制量分為100%/N、10%/N、1%/N、0.1%/N、0.01%/N（步進：N = 4、5、6、10、15）。

5、采用按位調節輸出量。光標在六位輸出值的下方，按左右箭頭可移動光標，按上下箭頭增減光標所指位數值，以調節校準儀輸出大小。

6、供選擇的交流頻率為五種：市電同步、50Hz、60Hz、400Hz、1000Hz。50Hz輸出可以選擇市電同步，以減小被檢表的拍頻影響。

7、輸出超載能動保護，手動復位。

8、具有獨特的保護電路和完善的自我保護功能，減小因?yàn)檎`操作給標準表和被檢表帶來的危害。

9、具有鉗表檢測功能，輸出顯示與鉗表指示同步，操作非常方便。配備我公司的HT1000A鉗形表校驗線圈（選購件），可測量0～1000A電流。

10、可通過RS-232接口與PC機聯結，進行檢定數據處理和檔案管理等功能。

三、技術性能

1、技術指標：

2、被檢表量程設置

3、輸出顯示：六位；百分比顯示：浮動

4、交流頻率：50Hz、60Hz、400Hz、1kHz不大于0.1%

5、交流失真度不大于0.5%

6、直流紋波系數不大于0.5%

7、穩定性：直流項目每分鐘不大于滿度的0.01%；交流項目每分鐘不大于滿度的0.02%
