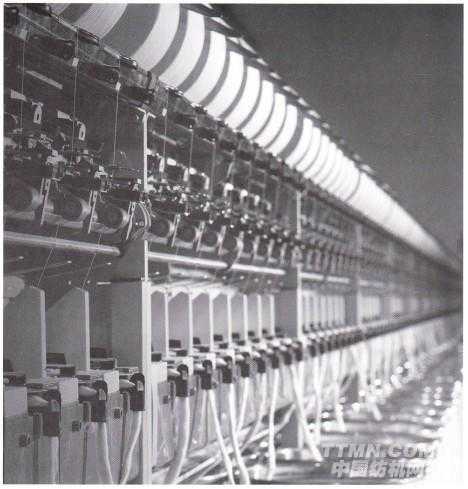

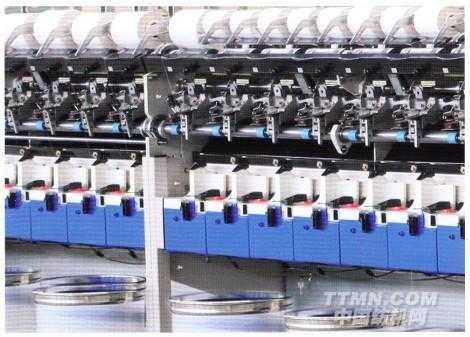

浙江泰坦股份有限公司 TQF368 型轉杯紡紗機

來源：2012 中國國際紡織機械展覽會暨 ITMA 亞洲展覽會展品評估報告  發布時間:2013-01-31

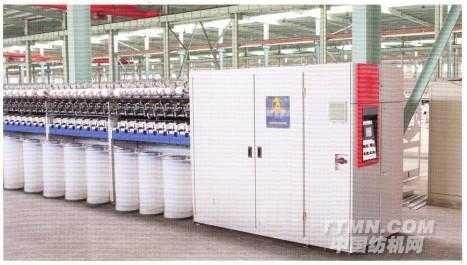

浙江泰坦股份有限公司 TQF368 型轉杯紡紗機是在 TQF268 的基礎上的改進型。



TQF-368轉杯紡紗機是一種高速、高效、能自動排雜的自由端紡紗機，可以把各類短纖維和切斷長度為40mm的纖維或60mm的粘膠纖維從梳理條子直接紡制成單根細紗。

本機是基于模塊化設計的雙面機型，采用新型的抽氣式紡紗器，半自動接頭，閉環控制等多項最新技術，可使紡杯最高轉速達到100000r/min；通過眾多新技術的應用，具有接全自動轉杯紡紗機的紡紗質量和卷裝質量，性價比出眾。



◆國家級新產品

◆國家“火炬”計劃項目

◆浙江省科學技術二等獎

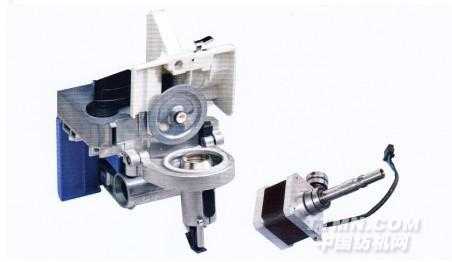

【紡紗器】

◆ 結構新穎：紡紗組件更換調整不用工具，操作方便。

◆獨立驅動：可以實現變速喂棉。

◆補風式排雜通道：可調排雜負壓，有效控制排雜率

◆抽氣式紡杯：多種規格科選，可配最小紡杯直徑34mm,最高轉速100000r/min。



【紡紗器專件】

可以根據不同的工藝要求選用不同的紡紗器專件，并實現了系列化，標準化，適紡范圍更廣，使用成本更省。

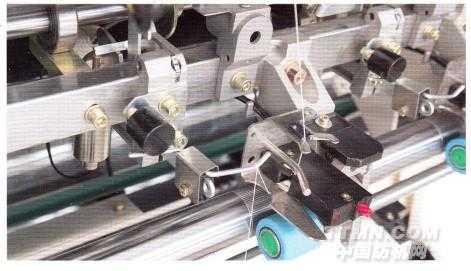

【T-ic智能便捷接頭系統（數碼接頭）】

◆半自動操作，智能控制，只要合上紡紗器，接頭自動完成

◆具有回退、變速喂棉功能，毫秒級時間控制，接頭質量好。

◆操作簡單、穩定、可靠、接頭成功率高。



【成形凸輪箱】

◆凸輪曲線：采用凸緣輪廓面和雙滾輪結構最大導紗線速可達170m/min.

◆變速導紗：采用特有的行星變速導紗技術，避免傳統導紗產生的帶狀卷繞，使紗筒成形更軟更牢固，退解更輕松：可調防疊差微結構。

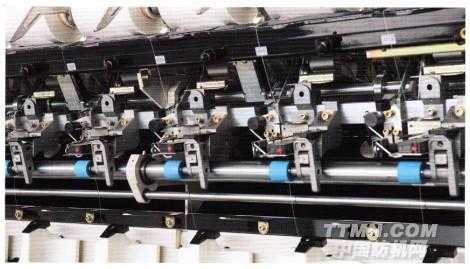

【卷繞機構】

◆搖架自動抬升機構：使紡紗中斷的錠位的卷繞紗管在斷紗后立即抬升，脫離卷繞羅拉。

◆新型的錐筒成形方式：左右可分的錐筒羅拉能自動調整左右兩端轉速，實現椎管紗筒的二點支承卷繞。

◆新穎的筒子架結構：確保紗筒卷裝的紗線張力內外穩定；落筒時刻連續紡紗，科預留尾紗。



【氣流控制】

◆工藝負壓閉環控制：壓力穩定，可根據工藝要求設定條接，降低能耗。

◆排雜負壓閉環控制：可以根據原料含雜率設定調節，控制排雜率。

◆負壓報警功能：當濾塵室積塵太多堵塞或其他原因引起工藝壓大幅下降時，根據設定負壓下限能自動報警提醒處理。

◆濾網自清功能：根據濾塵室濾網的積雜量設定自動清潔濾網的時間，提高通風效率

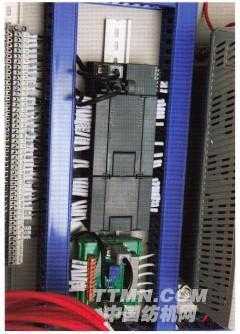

【控制系統】

◆閉環控制：使設備按設定參數高精度運行，達到最佳狀態；

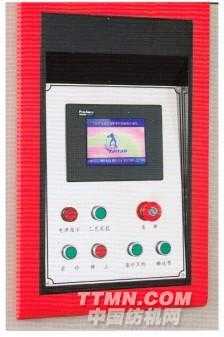

◆多路變頻調速系統：所有工藝參數的調整，均可通過觸摸屏完成；

◆實時在線檢測：各項工藝參數的設定與實際運行值對比顯示，工作狀況一目了然；

◆在線更改工藝參數：在設備運轉中可更改紡紗的工藝參數



【控制系統】

◆實驗紗支：在工藝試紡紗過程中只需要將第一次試紡測試的實際紗支輸入，即可紡出所需紗支，不用多次試紡

◆工藝數據保存：可將多份常用的犯傻工藝參數進行保存，下次紡紗可直接快速調用；

◆數據采集功能：能采集每頭紡紗器的工作信息，查詢單錠和全機斷頭、落筒的次數和實際產量（或長度），實現產量、效率等生產統計；

◆紗筒定重定廠設定；

◆診斷、調試功能：設備不正常時系統會報警或自動關機，能從操作面板中查詢故障位置，在保養檢修過程中可以對各機電、機構進行單獨試運轉。



【其他可選功能】

◆上蠟功能：通過摩擦驅動盤驅動上蠟軸，帶動蠟輥的轉動，實現紗線上蠟；

◆電清裝置：控制系統留有標準接口，各型電子清紗器都能隨時安裝；

◆清潔小車。

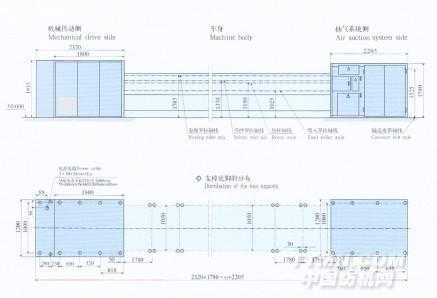

機器的布置平面圖

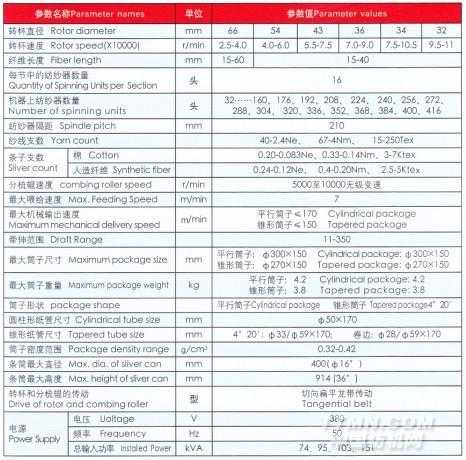

技術參數
