西門子5SJ微型斷路器
發布時間：2012-06-13
產品描述
產品簡介
小型斷路器是用于低壓電氣設備，保護導體、開關及電器，防止過載和斷路的。它們能夠滿足與電氣設備相關的各種條件，代表了各個行業中技術性能及經濟性最佳的解決方案，廣泛應用于工業、政府設施高技術公共設施及家電等行業。它們是按照現行國際標準（IEC60898）制造的，分為7個產品系列，覆蓋范圍為電流0.3A~125A，電壓230/400V，同時可按與之相關的附件及輔助開關進行分類。它們用搭鎖安裝在符合EN50022及DIN46277標準的35mm的對稱護攔上。

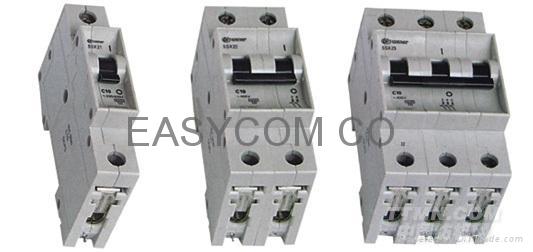

----西門子5S系列小型斷路器主要用于配電線路、負載、照明等電器設備的過載及短路保護等。（下圖為小型斷路器的外觀〕
結構及功能部件（見下圖）
----------------(1)組合型接線端子；
----------------(2)用于過載保護的熱雙金屬片；
----------------(3)用于短路保護的電磁脫扣器；
----------------(4)機械鎖定和手柄裝置；
----------------(5)觸頭系統；
----------------(6)快速滅弧系統；
----------------(7)外殼和卡軌部件。
主要功能特點：
----1.采用漏斗式組合型接線端子使接線簡單可靠；可方便地連接匯流母線排，并可以通過附加接線端子使進線或出線的端子容量達35mm2
----2. 觸頭系統采用銀合金材料(銀錫或銀石墨)，真正做到了無熔焊。
----3. 采用快速滅弧系統，由動觸頭鎖定片、引弧導板、磁吹金屬片和金屬滅弧柵片等部件構成。滅弧室中有多達13片的金屬柵片，可迅速將電弧熄滅，平均短路分斷時間僅為3.7 ms。
----4. 能量限制等級比 3 還要高(能量值僅為等級 3 的50%)。
----5. 選擇性配合保護好。可與上級的熔斷器，塑殼式斷路器等產品形成良好的選擇性保護。
----6. 斷路器均能滿足IEC898的標準，分斷能力最高可達10KA（如用于工業IEC947－2標準最高達25KA
----7. 斷路器脫扣特性有A、B、C、D四種，額定電流范圍從0.3－125A。可以適用于各種不同的使用范圍。
----8. 斷路器的外殼采用熱固性材料制成，具有很高的耐熱性和抗沖擊強度，絕緣強度高。
----9. 斷路器外形為標準模數化結構，體積小重量輕；安裝部件采用金屬片和彈簧，可以安全牢固地卡裝在35mm的標準導軌上。
----10. 斷路器可與多種附件相連接，如用于手柄鎖定的鎖定裝置，它可以防止無關人員去操作斷路器，另外還有輔助開關、故障報警開關、分勵脫扣、欠壓脫扣等附件可供選擇。
基本參數與技術特性：
額定工作電壓：AC230/400V（最大至AC250/440V）; DC220/440V
極數：1P,2P,3P,4P,1P+N,3P+N
脫扣特性：A,B,C,D
根據 IEC 898 標準，額定分斷能力高達 10kA
極好的限流作用和選擇性
脫扣特性為 A, B, C, D
采用機械卡裝的快速附件安裝
組合型接線端子可同時連接匯流排和饋線電纜
根據 DIN VDE 0660 第 107 部分標準同時具有隔離功能 (5SP4)
根據 EN 60 204 同時具有主開關功能 (5SP4)
獨立的開關位置指示器 (5SP4)
根據 DIN VDE 01 006 第 100 部分標準可防止手指和手背觸電
|
脫扣特性 |
30C室溫時的脫扣特性 |
||||||
|
符合標準 |
脫扣特性 |
熱力脫扣測試 電流低測試電流 |
高測試電流 |
脫扣時間 |
電磁脫扣測試電流保持 |
最遲脫扣 |
脫扣時間 |
|
IEC 898/EN 60898 |
A |
1.13xln |
1.45xln |
>1h >2h |
2xln |
|
≥0.1s |
|
B |
1.13xln |
1.45xln |
>1h >2h |
3xln |
|
≥0.1s |
|
|
C |
1.13xln |
1.45xln |
>1h >2h |
5xln |
|
≥0.1s |
|
|
D |
1.13xln |
1.45xln |
≥1h >2h |
10xln |
|
≥0.1s |
|
----在其它運行溫度，每 10 度的溫度差，延遲脫扣電流的變化大約為 5%，并且在低于 30C 時增加，高于 30C 時減少。
----對于 DC (直流)，瞬時脫扣極限電流以系數 1.2 增加。
