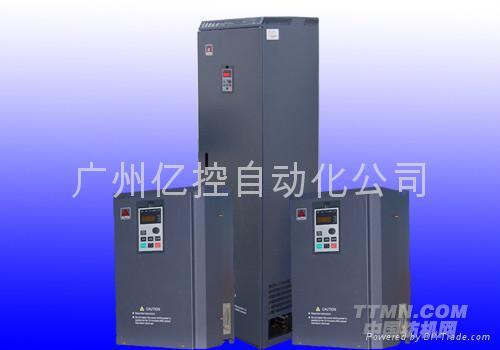

阿爾法6000系列高性能矢量變頻器
發布時間：2012-06-14
.jpg)
產品概述
功率范圍：5.5Kw-400Kw
優異的軟件控制平臺：
· 獨有的矢量控制算法
· 模塊化軟件設計，可靈活配置專用模塊
· 動態轉矩電流控制，快速響應負載變化
· 選用瑞薩7046電機控制專用32位高速CPU
· 低頻特性好，0.50Hz可輸出150%高起動轉矩
· 速度控制精度高，方便實現高精度的同步及定位控制
用戶至上的設計制造理念：
· 輸入電壓波動范圍±20%
· 功能參數可在線修改查看
· LCD，LED兩種外引鍵盤可選
· 通過EMC測試，性能穩定可靠
· 多路可定義多功能輸入輸出端子
· 用戶一體化控制方案的專用模塊
· 豐富的故障保護及運行監視功能
· 三防電子保護漆處理工藝，增強環境適應能力
· 嚴格的質量控制體系為客戶提供優質穩定的產品
· 數字輸入可以兼容市場需求的各種有源、無源、源極及漏極端口
強大的功能設置：
? 自動節能運行
? PID閉環控制功能
? 紡織擺頻控制功能
? 負荷分配控制功能
? 兩套電機參數切換
? 簡易伺服定長控制功能
? PLC多段速度自由設定功能
? 特有硬件無沖擊轉速 功能
? 內置RS485通訊，支持MODBUS-RTU 通訊協議
適用行業：
· 石油化工
· 塑膠加工行業
· 紡織印染行業
· 造紙印刷包裝
· 傳送帶(多段速控制)
· 流體機械，風機水泵
· 數控機床金屬加工機械
· 旋轉門，電控門運行控制
· 紡織機械，化纖生產設備
|
|
規格指標 |
||||||||||||||||||||
|
功率輸出 |
額定電機容量(kW) |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
93 |
||||||||
|
額定輸出(kVA) |
8.6 |
11.2 |
17 |
21 |
24 |
30 |
40 |
50 |
60 |
72 |
100 |
116 |
|||||||||
|
額定電流（A） |
13 |
17 |
25 |
32 |
38 |
45 |
60 |
75 |
90 |
110 |
150 |
170 |
|||||||||
|
額定輸出電壓(V) |
3相，額定輸出與額定輸入相對應，誤差小于5% |
||||||||||||||||||||
|
功率輸出 |
額定電機容量(kW) |
110 |
132 |
160 |
200 |
220 |
250 |
280 |
315 |
355 |
400 |
||||||||||
|
額定輸出(kVA) |
138 |
167 |
200 |
250 |
280 |
320 |
342 |
395 |
445 |
445 |
|||||||||||
|
額定電流（A） |
210 |
250 |
300 |
380 |
420 |
480 |
540 |
600 |
680 |
780 |
|||||||||||
|
額定輸出電壓(V) |
3相，額定輸出與額定輸入相對應，誤差小于5% |
||||||||||||||||||||
|
功率 輸入 |
額定輸出電壓(V) |
3相 380 VAC，波動范圍 -20% ~ +20%； 電壓失衡率<3%，畸變率滿足IEC61800-2要求 |
|||||||||||||||||||
|
額定電流（A） |
參見有關定額設計的描述 |
||||||||||||||||||||
|
額定輸入頻率(Hz) |
50Hz / 60Hz，波動范圍:±5% |
||||||||||||||||||||
|
運 行 控 制 特 性 |
控制方式 |
電壓矢量 V/F控制、帶PG V/F控制 |
|||||||||||||||||||
|
最大輸出頻率 |
400Hz |
||||||||||||||||||||
|
調速范圍 |
1:50，額定負載，自動轉差補償和自動轉矩補償配置優化情況下，發電狀態需要測試。 |
||||||||||||||||||||
|
穩態運行轉速精度 |
≤1%n0，額定負載、轉差補償條件下，n0：額定頻率下的同步轉速， 穩定運行定義：恒速時 |
||||||||||||||||||||
|
空載電流 |
5.5~55kW：I0≤50%IaN；75kW以上：I0≤35%IaN，恒速穩定運行， IaN：電機額定電流 或者要求小于工頻（50Hz）情況下空載電流的120%。 |
||||||||||||||||||||
|
起動轉矩 |
1Hz, 150% |
||||||||||||||||||||
|
同步機負載起動轉矩 |
1Hz, 100% |
||||||||||||||||||||
|
過載能力 |
G型機：150%1分鐘,180%額定電流20秒 (自動限流無效時) P型機：120%1分鐘,150%額定電流20秒 (自動限流無效時) 當自動限流有效時可能會影響過載能力的輸出，在用戶手冊中加以說明。 |
||||||||||||||||||||
|
加減速時間 |
0.1~3600s |
||||||||||||||||||||
|
頻率分辨率 |
模擬設定:10bit（0.01V/0.02mA），脈沖頻率：0.5Hz，數字設定:0.01Hz |
||||||||||||||||||||
|
輸出頻率精度 |
模擬設定:1.0%最高頻率(25 ℃±10 ℃)； 數字設定:0.01%最高頻率（-10 ℃~+40 ℃） |
||||||||||||||||||||
|
能耗制動能力 |
15kW及以下內置制動單元，制動率0.0~100%(使用外置制動電阻)； |
||||||||||||||||||||
|
直流制動能力 |
起始頻率:0.00~60.00Hz；制動時間：0.1-30S；制動電流：G型機0-100%，P型機0-80%； 制動等待時間:0.00~10.00s |
||||||||||||||||||||
|
頻率設定方式 |
數字面板設定，端子UP/DN設定，上位機通訊設定，模擬設定，端子脈沖設定 |
||||||||||||||||||||
|
AVR功能 |
不動作、一直動作、減速時不動作可選，出廠默認減速時不動作 |
||||||||||||||||||||
|
重要功能 |
三地切換、轉速跟蹤、轉矩到達檢測、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、轉差補償、風扇運轉控制、擺頻運行、節能運行、PID調節、 休眠及喚醒功能、MODBUS通信、下垂控制、2套電機參數切換，延時繼電器、自動再起動功能等 |
||||||||||||||||||||
|
模擬輸入 |
2路 0~10V/0_4~20mA（兩路相同，通過跳線選擇電壓/電流輸入，模擬量可編程非線性），分辨率為10位 |
||||||||||||||||||||
|
模擬輸出 |
2路信號可編程，0~10V 或 0/4~20mA，分辨率為10位 |
||||||||||||||||||||
|
數字輸入 |
X1～X8端子，8個可編程，其中X1～X6低速信號輸入，X7、X8高速脈沖輸入（兼容低速信號輸入） |
||||||||||||||||||||
|
數字輸出 |
2路OC信號輸出可編程（24VDC,最大50mA）；可編程繼電器常開/常閉觸點2對 |
||||||||||||||||||||
|
脈沖輸出 |
1路DO脈沖頻率OC輸出，0～50kHz，可編程 |
||||||||||||||||||||
|
RS485 |
支持MODBUS協議 |
||||||||||||||||||||
|
控制端子風格 |
端子板采用普通螺釘固定端子。 |
||||||||||||||||||||
|
鍵盤 |
標配LED鍵盤有4個LED顯示，7個按鍵，1個數字電位器；選配LCD鍵盤為2行顯示。LCD具有參數拷貝功能。 |
||||||||||||||||||||
|
電機保護 |
電子反時限保護 |
||||||||||||||||||||
|
過載保護 |
額定電流150% 運行1分鐘保護 |
||||||||||||||||||||
|
保護 功能
|
過壓保護 |
變頻器母線電壓檢測值超過過壓點，分加、減、恒速過壓 |
|||||||||||||||||||
|
欠壓保護 |
變頻器母線電壓檢測值低于欠壓點報欠壓故障 |
||||||||||||||||||||
|
過流保護 |
變頻器輸出電流超過過流檢測點后動作，分加、減、恒速過流 |
||||||||||||||||||||
|
過熱保護 |
散熱器/模塊溫度檢測保護 |
||||||||||||||||||||
|
失速保護 |
加速、恒速電流限幅，減速電壓限幅 |
||||||||||||||||||||
|
輸入缺相保護 |
輸入電源缺相檢測 |
||||||||||||||||||||
|
輸出缺相保護 |
逆變輸出缺相檢測 |
||||||||||||||||||||
|
對地及相間短路保護 |
對地及相間短路保護電路檢測 |
||||||||||||||||||||
|
制動單元保護 |
對制動單元故障進行檢測 |
||||||||||||||||||||
|
制動單元 |
15kW以下內置，18.5kW ~355kW可選 |
||||||||||||||||||||
|
直流電抗器 |
132kW及以下可選，160kW~355kW標配 |
||||||||||||||||||||
|
其
它 |
EMI 濾波器 |
可選件：濾波器1 IEC61800-3 C1（EN55011 CLASSB） 10米。濾波器2 IEC61800-3 C2（EN55011 CLASSA） 50米； IEC61800-3 C3 100米 |
|||||||||||||||||||
|
運行環境溫度 |
0℃~+40℃，40℃以上需降額使用 |
||||||||||||||||||||
|
相對濕度 |
5%~95% |
||||||||||||||||||||
|
存儲溫度 |
-40℃~+70℃ |
||||||||||||||||||||
|
安裝 |
防腐蝕及粉塵 |
||||||||||||||||||||
|
海拔高度 |
低于1000米，1000米以上降額使用，每升高1000米降額6% |
||||||||||||||||||||
|
效率 |
45kW及以下≥93%；55kW及以上≥95% |
||||||||||||||||||||
|
MTBF |
40000小時(25℃) |
||||||||||||||||||||
|
防護等級 |
IP20 |
||||||||||||||||||||
|
安規 |
CE |
||||||||||||||||||||
|
冷卻方式 |
強迫風冷 |
||||||||||||||||||||
