穩壓器
發布時間：2012-06-05
.JPG)

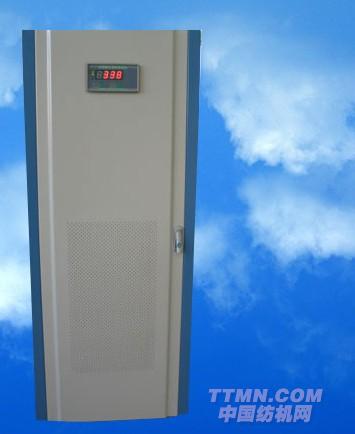

SBW型三相全自動大功率補償式電力穩壓器
效率高，無波形畸變，電壓調節平穩，適應負載廣泛，能承受瞬時超載，可長期連續工作，手控自控隨意切換，設有過壓，欠壓，相序，缺相等自動報警裝置，其它功能有自動上電、延時輸出、輸出回中等安裝方便，運行可靠性強等特點。適用醫療設備、紡織設備、印刷設備、數控機床、加工中心，生產流水線、金屬加工、注塑機，廣播電視、郵電、電梯，空調、保齡設備、賓館照明一切需要穩壓的場所
最新功能
·自動上電。
·延時輸出。
·輸出回中。
·欠壓、過壓、相序、斷相及機械故障保護。
·聲光報警。
·穩壓與市電任意切換。
標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關
型號規格 額定電流 體積（長╳寬╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（雙柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）
1050╳850╳2200（副柜）
SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）
1050╳1000╳2200（二副柜）
SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
技術指標及特性
·輸入電壓范圍：380V±20%（304V-456V）
·輸出穩壓精度：380V±1~5%可調(能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ
·特點:帶有凈化真有效值采樣電子板(針對變頻器,電容補償器工作時所產生磁場,電磁波和諧波干擾及抑制輸出電壓波動作用)。
工作原理
SBW系列穩壓器由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、伺服電機控制與傳動機構、接觸器操作電路，保護電路等組成。其成氣原理框圖如圖一所示。
調壓變壓器TUV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主電路中。現以A相為列，說明其穩壓工作原理，如圖二所示。若不計補償變壓器阻抗壓降，則從圖二可見：
UA0=UAI+UAC
式中：UAI---穩壓器A相輸入電壓；
UA0---穩壓器A相輸出電壓；
UAC---穩壓器A相補償電壓；
其原理是：當A相輸入電壓UAI增加ΔUAI時，補償電壓UAC也相應改變ΔUAC，且UAC=- UAI，使A相輸出電壓UA0保持不變，同理B相、C相也如此。
其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機SM轉動，經減速機構并由鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓變壓器的二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓整定精度允許的范圍內，從而達到自動穩壓的目的。
.JPG)

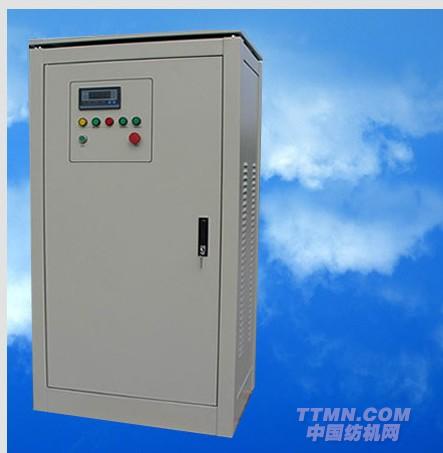

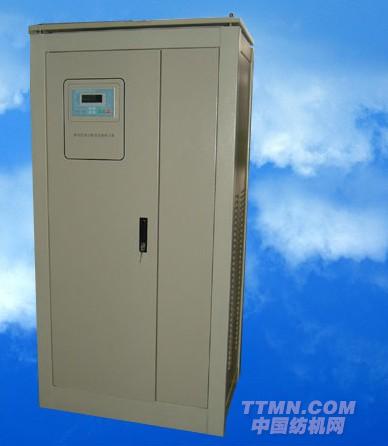

SWY/DWY智能型、無觸點補償式電力穩壓器
該穩壓器是在普通穩壓器的基礎上發展而成的高新技術新產品,智能型無觸點穩壓器采用微機技術和晶閘管器件,與大規模集成電器組成的.不僅拓寬了控制功能而且實現了"應變速度快,無觸點,無機械傳動,使用壽命長,免維護"的特點.
技術指標： 輔助功能：
1.輸入穩壓范圍：380V±20%,220V±20% 1.自動上電
2.輸出精度：380V±3%,220V±3% 2.延時輸出
3.效率：98% 3.輸出回中
4.波形崎變：無 4.欠壓、過壓、過流、相序、斷相保護
5.響應速度：40ms 5.聲光報警
6.保護應變時間：≤0.35S 6.穩壓與市電任意切換
SWY三相額定電壓（380V） DWY單相額定電壓（220V）
容量
KVA 電流
(A) 重量
kg 外形尺寸（mm）
寬x深x高
3 4.5 58 500x400x800
5 7.5 65 500x400x800
10 15 135 550x400x1260
15 22 155 550x420x1260
20 30 170 550x420x1260
30 45 210 600x520x1380
50 76 270 600x520x1380
100 150 470 850x650x1700
150 225 520 900x680x1750
225 340 610 1000x750x1800
320 485 810 1000x750x1800
400 608 890 1200x1100x2000
500 757 1020 1200x1100x2000
600 912 1150 1200x1100x2000
800 1216 1360 1500x1350x2200
1000 1520 1550 1500x1350x2200
容量
KVA 電流
(A) 重量
kg 外形尺寸（mm）
寬x深x高
1 4.5 14 125x365x220
2 9 32 200x450x355
3 13 35 220x580x440
5 22 45 220x580x440
10 45 60 250x600x500
15 68 80 500x400x1000
20 90 115 500x400x1200
30 136 160 500x400x1200
50 227 200 500x400x1200
特殊規格另行設計
注：
1.無觸點穩壓器整機無機械傳動，利用大規模集成電路，采用品閘管（可控硅），零電壓通斷（專利技術）而達到穩壓的目的，產品免維護.
2.該產品具備所有的電路保護功能，具備浪涌與諧波防護功能，主電路控制全部采用進口器件.
3.亦可根據用戶要求特殊設計.
工作原理：
穩壓器由多個補償變壓器組成正負電壓補償單元，用固態繼電器群組成主控單元。主控板對輸入、輸出采樣與基準電壓進行比較，運算放大后輸出觸發信號，觸發相應的固態繼電器。通過不同的固態繼電器的通斷來控制不同級別的補償，從而得到相應的補償電壓，達到穩壓的目的。主控板對保護單元的型號進行檢測比較，正常則輸出信號給延時單元，延時單元延時３—５s（短）后或３—５min（長）后則給負載供電
.JPG)

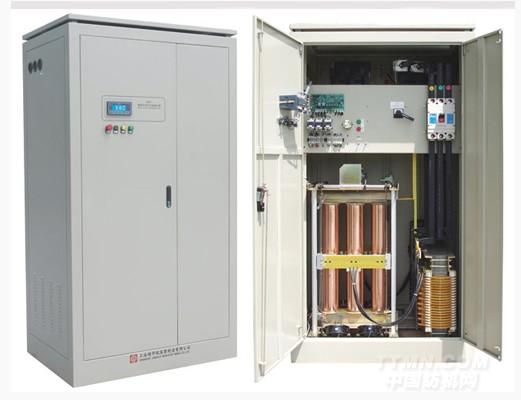

SBW-WG 型微機控制穩變一體式穩壓器
微機控制穩變一體式穩壓器，利用大規模集成電路，采用晶閘管（可控硅），零電壓通斷（專利技術）而達到穩壓的目的，其主要特點為響應速度快（40ms）,無觸點、整機無機械傳動、產品免維護。并且是三相分調式，可分別調整每相電壓。該產品具備所有的電路保護功能，主電路控制部分全部采用進口器件。還包括有隔離變壓功能，具體技術參數如下：
技術指標：
1、輸入穩壓范圍：三相±18%
2、輸 出 精 度： 三相±2.5%
3、效 率：98.5%
4、波開崎變：無
5、響應速度：40ms
6、保護應變能力：≤0.35s
7、接線方式：Δ/Yno
8、輸入電壓380V，輸出電壓：200V-480V（按客戶所提要求）
9、以上所有規格均為微機控制穩壓器帶隔離變壓器一體的無觸點穩壓器。(LED顯示)
輔助功能:
自動上電、延時輸出、輸入回中、欠壓、過壓、過流、相序、斷相保護、聲光報警、穩壓與市電任意切換。
.JPG)

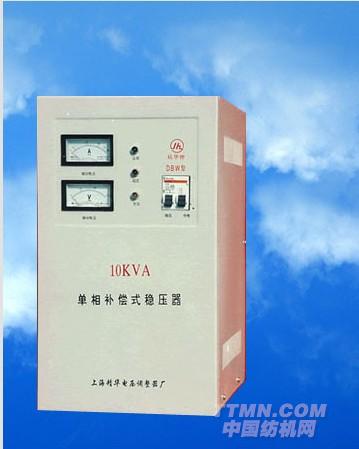

DBW型單相補償式穩壓器概況:
DBW單相補償式穩壓器比其他種類穩壓器具有容量大，效率高，能承受瞬時過載額定電流2-3倍無波形失真，響應時間快，適用于郵電、金融、科研、醫院、學校的空調設備，廣播電視等一切需要穩壓的設備。
最新功能：
•自動上電。
•延時輸出。
•輸出回中。
•欠壓、過壓、相序、斷相及機械故障保護。
•聲光報警。
•穩壓與市電切換。
技術指標及特性
•輸入電壓范圍：220V±20%
•輸出穩壓精度：220V±2%
•頻率：50Hz-60Hz
•效率：≥98
•響應時間：<0.1/s
•穩壓速度：>25V/s
型號規格 額定電流 重量 體積（長╳寬╳高）mm
DBW－0.5KVA 1.9A 9.8kg 205╳220╳160
DBW－1KVA 4A 13kg 285╳240╳200
DBW－2KVA 9A 15kg 310╳240╳225
DBW－3KVA 14A 35kg 280╳400╳460
DBW－5KVA 23A 43kg 280╳400╳460
DBW－10KVA 46A 52kg 280╳400╳460
DBW－20KVA 91A 132kg 700╳550╳1210
DBW－30KVA 137A 155kg 570╳820╳1350
DBW－50KVA 228A 315kg 570╳820╳1350
DBW－100KVA 455A 405kg 690╳950╳1690
DBW－180KVA 818A 560kg 800╳1050╳1850
DBW－225KVA 1013A 625kg 800╳1050╳1850
DBW－300KVA 1364A 828kg 820╳1200╳2150
.JPG)

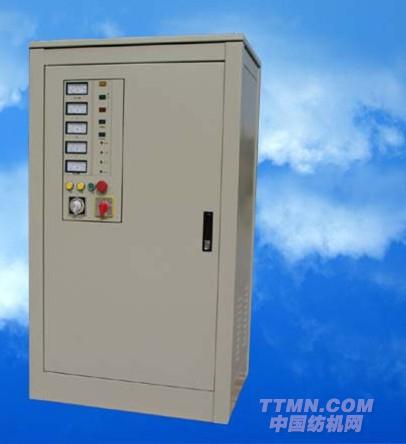

SJJW、JJW智能型精密凈化交流穩壓電源概述：
SJJW、JJW系列精密凈化交流穩壓電源，采用了國際上先進的正弦能量分配程式的電源調節技術，代表了交流穩壓技術的最新發展水平。其電路由正弦能量分配器和大功率濾波器并聯組成。具有抗干擾、體積小、穩壓精度高、過載能力強、可長期工作、使用壽命長等特點，是取代電子管式614系列產品的理想交流穩壓電源。特別適用于微機、精密電子儀器設備、醫療設備、科研單位、測試、測量單位等場合。它能提供一個安靜無聲的良好工作環境。
工作原理:
本穩壓電源的主要回路是一個正弦能量分配器，正弦能量分配器是一項美國技術，主回路的工作原理大致如下，K1是前面板操作控制開關，控制著整個穩壓電源工作的起停，J是主繼電器，當穩壓電源工作異常、超壓、欠壓、超載或短路時，提供保護斷電，C1-C3及L1-L3和可變阻抗“Z”構成了有名的正弦能量分配電路，其工作原理大致是這樣的：
L1，L2做在同一鐵芯上，構成一自藕變壓器，L2同時又與C1及C3構成一個“II”型濾波器，它具有很大的時間常數，可以濾除電源中的雜波，本電源的“凈化”作用就是由此產生的。
不穩定的交流電從A點輸入，控制回路通過對輸出電壓和輸出電壓取樣處理后，得到一個與輸入和輸出電壓高低有關的時間控制信號，此信號控制著可變阻抗“Z”的值，當A點輸入電壓變化時，分壓點B點電壓隨“Z”的變化而變化，從而保證C電壓不變，本電源的穩壓作用就是由此產生的。
三相系列產品的工作原理與單相系列類似，并且每相都設有過流過壓保護電路，還設有三相同步關斷電路，一旦某一相有故障或輸出電壓過高時，保護電路將同時切斷三相輸出，以保護負載不在偏相或缺相情況下工作。
SJJW三相額定電壓380V JJW單相額定電壓220V
容量
(KVA)
電流
(A)
重量
(kg)
外形尺寸
(高×寬×深mm)
容量
(KVA) 電流
(A) 重量
(kg) 外形尺寸
(高×寬×深mm)
3 4.5 21 420×210×480 1 4.5 8 250×130×300
6 9 36 600×240×550 2 9 11 350×190×400
10 15 42 700×270×550 3 14 14 350×190×400
15 24 68 1100×600×500 5 23 20 380×210×480
20 31 72 1100×600×500 10 46 26 420×210×480
30 46 78 1300×700×500 15 68 35 500×270×550
60 91 85 1300×700×500 20 91 40 500×270×550
80 121 115 1400×750×500 30 137 50 550×280×600
100 152 130 1400×850×600 60 272 65 1300×700×500
技術指標及特性：
★輸入電壓范圍：220V±20% 380V±20%
★輸出電壓精度：單相：220V±0.5% 三相：380V±1%
★源電壓效應：±0.5%（輸入電壓198V-242V）
±1%（輸入電壓160V-260V寬展接法）
★負載效應：≤±0.5%
★附加波形失真: ≤1%
★響應時間：≤35ms
★負載功率因素：>0.8
★滿載效率>93%
★尖峰吸收：輸入1000V/3us尖峰，輸出≤5V
★音頻噪聲：≤50db
★抗雷擊、凈化抗干擾、浪涌與諧波保護功能。
★欠壓、過壓、保護。
.JPG)

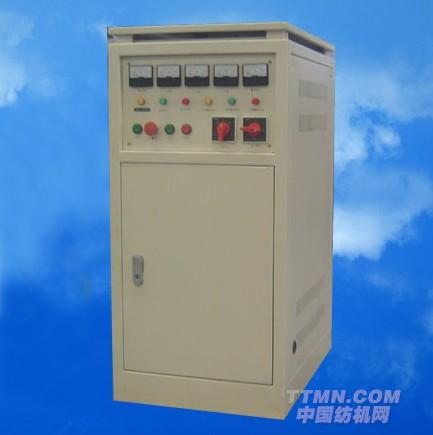

CWY系列單相無觸點凈化交流參數穩壓器概況：
系列凈化交流參數穩壓電源采用正弦能量分配原理研制，是目前國際上流行的交流穩壓電源之一，控制器對輸入電壓及輸出負載變化作出快速精確的響應，及時地調整正弦能量分配上的補償電壓，是輸出電壓得到有效的控制，所以整機達到很高的穩壓精度和良好的動態特性，配上大容量濾波器有效地抑制了輸入電網中的高次斜波、尖峰電壓和噪聲干擾信號，使輸出波形更純正，它將穩壓、凈化、抗干擾及自動保護融于一體，是目前最先進的穩壓電源
廣泛應用于電腦相關產品、醫療監控系統、程序控制系統、自動測試設備、廣播電視設備、郵電通訊設備、自動插件機、生產線、印刷設備、膠塑注射設備、自動取款機、STM設備、科研實驗等一切需要穩壓的場所。
工作原理：
本穩壓電源的主要回路是一個正弦能量分配，正弦能量分配器是一項美國技術，主回路的工作原理大致如下
型號規格 額定電流 重量 體積（長╳寬╳高）mm
CWY－1KVA 4.5A 13kg 125×365×220
CWY－2KVA 9A 33kg 200×450×355
CWY－3KVA 14A 39kg 200×450×355
CWY－5KVA 23A 41kg 200×450×355
CWY－10KVA 46A 53kg 244×500×410
CWY－20KVA 91A 62kg 270×550×500
技術指標及特性：
•輸入電壓范圍：176V-242V
•輸出穩壓精度：220±0.5%(單相)
•反映時間：≤40ms
•效率：≥95%
•波形失真：≤3%
•頻率：50Hz±0.5%
•常模尖峰抑制：輸入4000V尖峰 輸出≤40V
•欠壓、過壓、保護
.JPG)

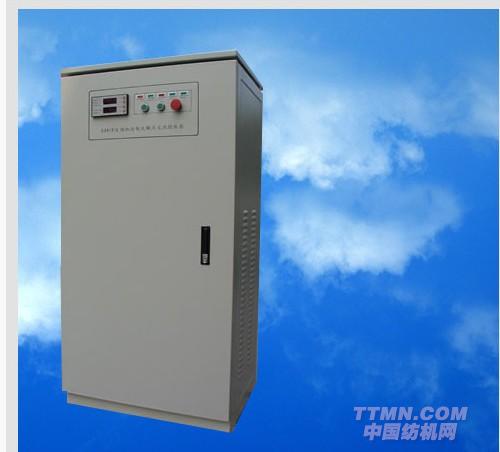

SBW-GD微機控制廣電專用穩壓器概述：
廣電專用穩壓器是我公司專用配套發射機設備，并積累了多年的經驗，是科研、設計、制造的結晶。由于發射機設備的高頻干擾、線與線、線與地的射頻干擾，使諧波電流大量注入電網，造成交流電正弦波發生失真，一般模擬控制和模擬儀表將不可避免地產生控制和測量誤差。廣電專用穩壓器，采用數字電路微電腦（CPU）控制，各種參數設置靈活，操作方便，特有防輻射干擾，在控制電路板上加裝屏蔽防護罩，避免輻射導致控制系統"失控"，機內加裝了防雷系統，能解決廣電機房的防雷與浪涌問題，可加裝雙電源輸入及多路輸出，功能齊全。本產品實行數字電路和采用彩屏液晶（LCD）顯示，具有真有效值采樣和顯示，有效地克服了"失控"和"失真"現象。該穩壓器穩定、可靠，是廣電設備首選穩壓電源設備。
規格容量:
型號規格 額定電流 體積（長╳寬╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（雙柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）
1050╳850╳2200（副柜）
SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）
1050╳1000╳2200（二副柜）
SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
技術指標及特性
·輸入電壓范圍：380V±20% （304V-456V）
·輸出穩壓精度：380V±1~5%可調(能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ
·特點：帶有控制凈化真有效值電子板（針對全固體發射機產生的輻射干擾、電磁波和諧波干擾、能抑制波動的作用,機內加裝了防雷系統，能解決廣電機房的防雷與浪涌問題）。
輔助功能：
自動上電、延時輸出、輸出回中、欠壓、過壓、相序、斷相、聲光報警、抗雷擊、凈化抗干擾、浪涌與諧波、穩壓與市電任意切換、。
標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關
.JPG)
三相全自動包裝、印刷設備專用穩壓器:
三相全自動包裝、印刷設備專用穩壓器與其它類型穩壓器相比具有容量大，效率高，無波形畸變，電壓調節平穩。能克服由于大功率感性負載造成對電網沖擊所造成電網極不穩定的電壓，適應負載廣泛，能承受瞬時超載，可長期連續工作，手控自控隨意切換，設有過壓，欠壓，相序，缺相等自動保護裝置，其它功能有自動上電、延時輸出、輸出回中等安裝方便，運行可靠性強等特點.
最新功能
•自動上電。
•延時輸出。
•輸出回中。
•欠壓、過壓、相序、斷相及機械故障保護。
•聲光報警。
•穩壓與市電任意切換。
標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關
型號規格 額定電流 體積（長╳寬╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（雙柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）
1050╳850╳2200（副柜）
SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）
1050╳1000╳2200（二副柜）
SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
技術指標及特性
·輸入電壓范圍：380V±20% （304V-456V）
·輸出穩壓精度：380V±1~5%可調(能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ
·特點：帶有凈化真有效值采樣電子板（針對變頻器、電容補償器工作時所產生磁場、電磁波和諧波干擾及抑制輸出電壓波動作用）。
工作原理
SBW系列穩壓器由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、伺服電機控制與傳動機構、接觸器操作電路，保護電路等組成。其成氣原理框圖如圖一所示。
調壓變壓器TUV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主電路中。現以A相為列，說明其穩壓工作原理，如圖二所示。若不計補償變壓器阻抗壓降，則從圖二可見：
UA0=UAI+UAC
式中：UAI---穩壓器A相輸入電壓；
UA0---穩壓器A相輸出電壓；
UAC---穩壓器A相補償電壓；
其原理是：當A相輸入電壓UAI增加ΔUAI時，補償電壓UAC也相應改變ΔUAC，且UAC=- UAI，使A相輸出電壓UA0保持不變，同理B相、C相也如此。
其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機SM轉動，經減速機構并由鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓變壓器的二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓整定精度允許的范圍內，從而達到自動穩壓的目的。
.JPG)
SBW-YL醫療設備專用穩壓器簡要介紹：
本公司生產的醫療設備專用穩壓器，控制系統采用微電腦（CPU）控制，各種參數設置靈活，操作方便，防輻射、抗干擾，功能齊全。為防止CT機、X光機、磁共振機等進口醫療設備在曝光時的電壓壓降或不穩定。該機采用了特有的曝光時 刻穩壓延時裝置，給醫療設備起到了安全穩定及可靠的電壓。
根據進口醫療設備對電壓的不同需求，亦可通過加裝隔離變壓器，提供各種不同的電壓，集穩壓、變壓、隔離、多路輸出、保護為一體。可滿足多種電壓制式的需求（例如：美國PK1200、GE9800、9000、1600、1800日本東芝300S、300EZ、日立W550、450飛利浦CK、CX、CT等）
技術指標及特性
·輸入電壓范圍：380V±20% （304V-456V）
·輸出穩壓精度：380V±1~5%可調 (能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ
·特點：帶有凈化真有效值采樣電子板（針對變頻器、電容補償器工作時所產生磁場、電磁波和諧波干擾及抑制輸出電壓波動作用）。
輔助功能:
自動上電、延時輸出、輸入回中、欠壓、過壓、過流、相序、斷相保護、聲光報警、穩壓與市電任意切換。
標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關
型號規格 額定電流 體積（長╳寬╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（雙柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）
1050╳850╳2200（副柜）
SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）
1050╳1000╳2200（二副柜）
SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
.JPG)
三相全自動數控機床專用穩壓器:
三相全自動數控機床專用穩壓器與其它類型穩壓器相比具有容量大，效率高，無波形畸變，電壓調節平穩。能克服由于大功率感性負載造成對電網沖擊所造成電網極不穩定的電壓，適應負載廣泛，能承受瞬時超載，可長期連續工作，手控自控隨意切換，設有過壓，欠壓，相序，缺相等自動保護裝置，其它功能有自動上電、延時輸出、輸出回中等安裝方便，運行可靠性強等特點.
最新功能
•自動上電。
•延時輸出。
•輸出回中。
•欠壓、過壓、相序、斷相及機械故障保護。
•聲光報警。
•穩壓與市電任意切換。
標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關
型號規格 額定電流 體積（長╳寬╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（雙柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）
1050╳850╳2200（副柜）
SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）
1050╳1000╳2200（二副柜）
SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
技術指標及特性
·輸入電壓范圍：380V±20% （304V-456V）
·輸出穩壓精度：380V±1~5%可調(能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ
·特點：帶有凈化真有效值采樣電子板（針對變頻器、電容補償器工作時所產生磁場、電磁波和諧波干擾及抑制輸出電壓波動作用）。
工作原理
SBW系列穩壓器由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、伺服電機控制與傳動機構、接觸器操作電路，保護電路等組成。其成氣原理框圖如圖一所示。
調壓變壓器TUV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主電路中。現以A相為列，說明其穩壓工作原理，如圖二所示。若不計補償變壓器阻抗壓降，則從圖二可見：
UA0=UAI+UAC
式中：UAI---穩壓器A相輸入電壓；
UA0---穩壓器A相輸出電壓；
UAC---穩壓器A相補償電壓；
其原理是：當A相輸入電壓UAI增加ΔUAI時，補償電壓UAC也相應改變ΔUAC，且UAC=- UAI，使A相輸出電壓UA0保持不變，同理B相、C相也如此。
其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機SM轉動，經減速機構并由鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓變壓器的二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓整定精度允許的范圍內，從而達到自動穩壓的目的。
.JPG)
三相全自動電梯專用穩壓器:
三相全自動電梯專用穩壓器與其它類型穩壓器相比具有容量大，效率高，無波形畸變，電壓調節平穩。能克服由于大功率感性負載造成對電網沖擊所造成電網極不穩定的電壓，適應負載廣泛，能承受瞬時超載，可長期連續工作，手控自控隨意切換，設有過壓，欠壓，相序，缺相等自動保護裝置，其它功能有自動上電、延時輸出、輸出回中等安裝方便，運行可靠性強等特點.
最新功能
•自動上電。
•延時輸出。
•輸出回中。
•欠壓、過壓、相序、斷相及機械故障保護。
•聲光報警。
•穩壓與市電任意切換。
標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關
技術指標及特性
·輸入電壓范圍：380V±20% （304V-456V）
·輸出穩壓精度：380V±1~5%可調(能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ
·特點：數字顯示。帶有凈化真有效值采樣電子板。并根據電梯在運行中啟動頻繁，間歇工作等特點，采用進口英國A牌碳刷耐磨損。延長穩壓器使用壽命。
型號規格 額定電流 體積（長╳寬╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（雙柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）
1050╳850╳2200（副柜）
SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）
1050╳1000╳2200（二副柜）
SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
工作原理
SBW系列穩壓器由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、伺服電機控制與傳動機構、接觸器操作電路，保護電路等組成。其成氣原理框圖如圖一所示。
調壓變壓器TUV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主電路中。現以A相為列，說明其穩壓工作原理，如圖二所示。若不計補償變壓器阻抗壓降，則從圖二可見：
UA0=UAI+UAC
式中：UAI---穩壓器A相輸入電壓；
UA0---穩壓器A相輸出電壓；
UAC---穩壓器A相補償電壓；
其原理是：當A相輸入電壓UAI增加ΔUAI時，補償電壓UAC也相應改變ΔUAC，且UAC=- UAI，使A相輸出電壓UA0保持不變，同理B相、C相也如此。
其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機SM轉動，經減速機構并由鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓變壓器的二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓整定精度允許的范圍內，從而達到自動穩壓的目的。
SBW型三相全自動大功率補償式紡織機械專用穩壓器
SBW型三相全自動大功率補償式紡織機械專用穩壓器與其它類型穩壓器相比具有容量大，效率高，無波形畸變，電壓調節平穩。能克服由于大功率感性負載造成對電網沖擊所造成電網極不穩定的電壓， 適應負載廣泛，能承受瞬時超載，可長期連續工作，手控自控隨意切換，設有過壓，欠壓，相序，缺相等自動保護裝置，其它功能有自動上電、延時輸出、輸出回中等安裝方便，運行可靠性強等特點
最新功能
·自動上電。
·延時輸出。
·輸出回中。
·欠壓、過壓、相序、斷相及機械故障保護。
·聲光報警。
·穩壓與市電任意切換。
標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關
型號規格 額定電流 體積（長╳寬╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（雙柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）
1050╳850╳2200（副柜）
SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）
1050╳1000╳2200（二副柜）
SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
技術指標及特性
·輸入電壓范圍：380V±20%（304V-456V）
·輸出穩壓精度：380V±1~5%可調 (能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ
·特點：帶有凈化真有效值采樣電子板（針對變頻器、電容補償器工作時所產生磁場、電磁波和諧波干擾及抑制輸出電壓波動作用）。
工作原理
SBW系列穩壓器由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、伺服電機控制與傳動機構、接觸器操作電路，保護電路等組成。其成氣原理框圖如圖一所示。
調壓變壓器TUV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主電路中。現以A相為列，說明其穩壓工作原理，如圖二所示。若不計補償變壓器阻抗壓降，則從圖二可見：
UA0=UAI+UAC
式中：UAI---穩壓器A相輸入電壓；
UA0---穩壓器A相輸出電壓；
UAC---穩壓器A相補償電壓；
其原理是：當A相輸入電壓UAI增加ΔUAI時，補償電壓UAC也相應改變ΔUAC，且UAC=- UAI，使A相輸出電壓UA0保持不變，同理B相、C相也如此。
其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機SM轉動，經減速機構并由鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓變壓器的二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓整定精度允許的范圍內，從而達到自動穩壓的目的。
SJW/SVC型三相分調式全自動交流穩壓器概述：
SJW/SVC系列三相分調式全自動交流穩壓器是由三組單相穩壓器通過星形接法組合而成。具有DJW/TJ系列單相穩壓器所具有的性能特點，適用于任何三相設備的穩壓供電和保護，也適用于小型企業供電的全方位穩壓保護。
最新功能
•自動上電。
•延時輸出。
•輸出回中。
•欠壓、過壓、相序、斷相及機械故障保護。
•聲光報警。
•穩壓與市電切換。
技術指標及特性
規格 輸入電壓
輸出電流 調壓速度 效率 外形尺寸 長×寬×高(mm)
1.5KVA 線電壓：250-450V 2.3A >15V/秒 >95% 350×500×170(臺式)
220×310×600(立式)
3KVA 4.5A
4.5KVA 7.5A
6KVA 9A 330×430×750
9KVA 13.5A 380×480×850
15KVA 線電壓：270-430V 22.5A 350×370×970
20KVA 30A 350×370×1020
30KVA 40A
40KVA 線電壓：295-460V 60A 700×650×1150
50KVA 76A
60KVA 90A
ZDBW三相、單相智能型凈化無觸點補償式交流穩壓器概述：
ZDBW系列智能型凈化交流穩壓器，由微機控制及功率模塊調節補償電壓，以保證交流電壓的穩定輸出。具有抗干擾、響應速度快、無觸點、高效率、無波形畸變，能承受瞬時超載，適用于任意負載等特點。廣泛應用于辦公自動化、電腦、電子通訊、電子檢測設備、醫療儀器、自動監控、音響設備、自動生產線等各種需要穩壓電源的場所。
主要特點：
1、能針對輸入電壓變化情況，采用多種數位編排，運用模糊技術以電腦進行程序處理，其電路具有較高的科技含量，以往穩壓設備的電壓補償調整都采用機械形式，有觸點，既有火花、干擾、噪聲、形成二次污染。本系列采用電子開關進行電壓補償，無觸點，避免了二次污染的形成，同時使可靠性有更高的保證。 2、反應速度極快：一般的穩壓設備為秒級。本系列的反應速度為毫秒級，使反應速度提高數百倍。
3、對輸入電源的污染和干擾，通過多路EMI濾波器濾波，保證安全、抗干擾、抗雷擊、提供失真少的純凈波形，不產生磁場輻射干擾或對電網產生傳導性干擾。
4、負載適應能力特強：常見穩壓設備難能滿足的負載，本系列均能適應，如發電機組（自備電），小水電等。
5、本系列無機械傳動和轉換、無噪聲源。
6、省電節能：當輸入電符合標準電壓時，本系列可自動處于市電直通狀態，不存在自身損耗。空載耗電約1%左右，當市電電壓高于額定電壓時穩壓器處于節能狀態。
技術指標：
★輸入電壓范圍：170V-249V
★輸入頻率：50H±5%
★穩壓精度：±3%
★負載穩壓率：±1%
★響應時間：≤40ms
★效率：>98%
★波形失真：≤1%
★欠壓、過壓、保護。
ZDBW單相(額定電壓220V)
型號規格 額定電流 重量 體積（高×寬×深）mm
ZDBW－1KVA 4.5A 13(Kg) 220×125×365
ZDBW－2KVA 9A 33(Kg) 355×200×450
ZDBW－3KVA 14A 39(Kg) 355×200×450
ZDBW－5KVA 23A 41(Kg) 355×200×450
ZDBW－10KVA 46A 53(Kg) 410×244×500
ZDBW－20KVA 91A 62(Kg) 500×270×550
單相高精度全自動交流穩壓器概述：
TJ型伺服電機式全自動交流穩壓器是由高精度穩壓器經過改裝而成的新產品，采用雙集成控制電路，具有欠壓過壓保護，過流報警和延時保護功能，采用火表式接線，臺式、掛壁式安裝，造型新穎，適用于空調、電腦繡花機、復印機、彩擴、電腦、音響及家用電器等。
技術指標及特性：
•輸入穩壓范圍：
0.5KVA～3KVA 140V～260V
5KVA～10KVA 150V～250V
15KVA～40KVA 170V～270V
•輸出穩壓精度：220V±3%,110V±3%
•輸出過壓保護：246V±4%
•輸出欠壓指示：≤210V
•延時保護：長3-7分鐘 短2-3秒
•頻率：50Hz
•效率：>95%
•運行方式：連續工作
型號規格 額定電流 重量 體積（長╳寬╳高）mm
TJ－0.5KVA立式 1.9A 5.5kg 190╳174╳140
TJ－1KVA立式 4.5A 8kg 220╳205╳160
TJ－1.5KVA立式 6A 8.5kg 220╳205╳160
TJ－2KVA立式 9A 14kg 240╳285╳200
TJ－3KVA掛式 14A 16kg 240╳310╳225
TJ－3KVA柜式 14A 16kg 360╳230╳400
TJ－4KVA掛式 17A 22kg 240╳310╳225
TJ－4KVA柜式 17A 22kg 360╳230╳400
TJ－5KVA掛式 23A 25kg 375╳235╳420
TJ－5KVA柜式 23A 25kg 360╳230╳400
TJ－8KVA掛式 35A 30kg 375╳235╳420
TJ－8KVA柜式 35A 30kg 400╳250╳400
TJ－10KVA掛式補償 40A 40kg 375╳235╳420
TJ－10KVA柜式 40A 40kg 410╳250╳390
TJ－15KVA柜式 68A 52kg 380╳340╳650
TJ－20KVA柜式 80A 65kg 380╳340╳760
TJ型-單相掛式家用、空調穩壓器概述：
TJ型-單相掛式空調穩壓器屬于伺服電機式全自動交流穩壓器系列，是由高精度穩壓器經過改裝而成的新產品，采用雙集成控制電路，具有欠壓、過壓保護，過流報警和延時保護功能，采用火表式接線，臺式、掛壁式安裝，造型新穎，產品美觀、設計合理、不占用房內有效地方，本產品通過ISO9001-2000國際質量體系認證 (證書號：N0003294-1)，適應于空調、照明、電腦、音響、家用電器、電腦繡花機、復印機、彩擴設備、廣播設備、試驗設備、加油站設備、程控交換機等需要電壓穩定的場合。
型號規格 額定電流 重量 體積（長╳寬╳高）mm
TJ－0.5KVA立式 1.9A 6kg 190╳174╳140
TJ－1KVA立式 4.5A 8.5kg 220╳205╳160
TJ－1.5KVA立式 6A 9.5kg 220╳205╳160
TJ－2KVA立式 9A 10kg 240╳285╳200
TJ－3KVA掛式 14A 15.5kg 240╳310╳225
TJ－3KVA柜式 14A 15.5kg 360╳230╳400
TJ－4KVA掛式 17A 22kg 240╳310╳225
TJ－4KVA柜式 17A 22kg 360╳230╳400
TJ－5KVA掛式 23A 25kg 375╳235╳420
TJ－5KVA柜式 23A 25kg 360╳230╳400
TJ－8KVA掛式 35A 33kg 375╳235╳420
TJ－8KVA掛式 35A 33kg 400╳250╳400
TJ－10KVA掛式補償 40A 40kg 375╳235╳420
TJ－10KVA柜式 40A 40kg 410╳250╳390
TJ－15KVA柜式 68A 58kg 380╳340╳650
TJ－20KVA柜式 80A 65kg 380╳340╳760
主要技術指標：
★輸入電壓范圍：135V-260V
★最大超限輸入：120V-270V
★輸出穩壓精度： 220V±2% 110V±2% 50Hz
★輸出過壓保護： 246V±2%
★輸出欠壓指示：小于210V
★延時保護： 長：3-7分鐘 短：2-3秒
★運行方式： 連續工作
★欠壓、過壓、保護。
