電容式液位檢測WWC201
發布時間：2015-06-13
Waytop耐污耐水垢無觸點農業自動澆灌WWC201電容式液位檢測電子式水位控制器
一．概況:
自動水位控制器，能實現水位控制自動化, 使高低水位保持在一定的范圍內。本控制器具有較強的防波浪功能，避免水泵或電磁閥等終端設備頻繁地開啟

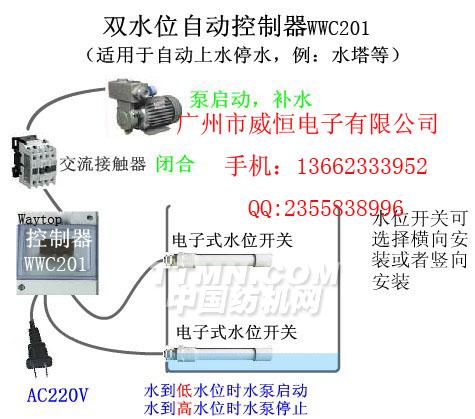

WWC201 當水到達低水位開關位置時，控制器內繼電器閉合，水上升時，繼電器繼續保持閉合狀態，直到水到達高水位開關位置時，繼電器斷開。水下降時，繼電器繼續保持斷開狀態，直到到達低水位開關位置時，繼電器閉合。如此不斷循環……
WWC202 當水到達低水位開關位置時，控制器內繼電器斷開，水上升時，繼電器繼續保持斷開狀態，直到水到達高水位開關位置時，繼電器閉合。水下降時，繼電器繼續保持閉合狀態，直到到達低水位開關位置時，繼電器斷開。如此不斷循環……
WWC201和WWC202可以通過控制板里的撥動開關來進行轉換
二．工作原理:
水位控制器通過和電子式水位開關的配合對水位進行檢測，性能穩定可靠。電子式水位開關由進口高密環氧度樹脂灌封，密封性能好，可長期浸在水中，產品耐污性強；適用范圍：清水、污水、弱酸堿水、藥劑、河涌水、紡織印染水、工業廢水等。（油類水質、強酸堿水質、高溫暫不適合）
三．產品基本參數：
水位控制器工作電壓：220V 功率：3W 電子式水位開關工作電壓：DC5-24V
功耗：<0.5W 防護等級：IP68 適用溫度：-20~60℃（普通型）
壽命：100萬次以上 產品內部材料：環保環氧樹脂 控制盒尺寸：15*15*10cm
四．請按要求安裝接線：
1．把黃綠雙色線一端接到“GND”接線柱，另一端放到水中，稍低于低水位開關就可以了（備注：地線只是用作感應信號的回路，并不是用來導電的，是零電壓的，沒有危險的）
2．若要加長水位開關的線，請按對應顏色（紅色正，藍色負，白色信號線）的線接好，參考背后的接線圖(注意延長線要使用3*0.3mm2線徑或以上的電纜線，不要使用網線或散線作為延長線，多余的線不要繞起來，最好剪掉，接線口處不要浸在水中)。然后把低水位開關放到較低的位置固定，把高水位開關放到上水位固定。（高低水位開關的區分請看水位開關上的貼紙，HIGH那邊為高，LOW那邊為低）
3．如果水泵功率大于200W,需要加接合適的交流接觸器。
4. 安裝時要注意：電子式水位開關中間部分不能有膠布等物體包裹，否則影響信號讀取
五．電子式水位開關固定方法：
1.一般情況可以直接把電子式水位開關從上面吊下來到水中，放到合適的位置即可，推薦使用此種安裝方式
2.管夾（卡）固定：用管夾（卡）固定在適當?shù)奈恢茫蓛舻乃m合此種固定方式
3.螺紋內牙固定：可通過PVC管、內牙螺紋直通、彎頭等把開關延長或改變方向，注意離壁最好有一定的距離，防止時間長了可能有垃圾等附在水位開關上。水流較急的水適合此種固定方式
六．保修期限：一年
