產品名稱：混合式步行電機
產品型號：57BYGHM
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件57BYGHM
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (Kg.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (kg.cm) |
重量 Motor weight (kg) |
| 57BYGHM004 |
0.9 |
41 | 2 | 2.8 | 0.7 | 2.9 | 3 | 4 | 120 | 0.21 | 0.45 |
| 57BYGHM005 |
0.9 |
41 | 5 | 1 | 5 | 15.2 | 3.5 | 4 | 120 | 0.21 | 0.45 |
| 57BYGHM012 |
0.9 |
41 | 4.3 | 1.1 | 3.6 | 6.1 | 3 | 6 | 120 | 0.21 | 0.45 |
| 57BYGHM201 |
0.9 |
51 | 6.8 | 1.7 | 4 | 14 | 9 | 4 | 240 | 0.26 | 0.56 |
| 57BYGHM203 |
0.9 |
51 | 12.1 | 0.38 | 32 | 40 | 5.5 | 6 | 240 | 0.26 | 0.56 |
|
57BYGHM401 |
0.9 |
56 | 7.4 | 1 | 7.4 | 15 | 7.3 | 6 | 300 | 0.4 | 0.7 |
|
57BYGHM403 |
0.9 |
56 | 2.7 | 3 | 0.9 | 2 | 7.2 | 6 | 300 | 0.4 | 0.7 |
| 57BYGHM405 |
0.9 |
56 | 16.2 | 1.2 | 13.5 | 49 | 7 | 4 | 300 | 0.4 | 0.7 |
|
57BYGHM500 |
0.9 |
67 | 2.4 | 3 | 0.8 | 1.7 | 7 | 6 | 360 | 0.5 | 0.82 |
|
57BYGHM601 |
0.9 |
78 | 8.6 | 1 | 8.6 | 20 | 13 | 6 | 480 | 0.68 | 1 |
|
57BYGHM604 |
0.9 |
78 | 3.2 | 2.8 | 1.13 | 5 | 15 | 4 | 480 | 0.68 | 1 |
*以上僅為代表產品，派生產品可根據客戶要求制作

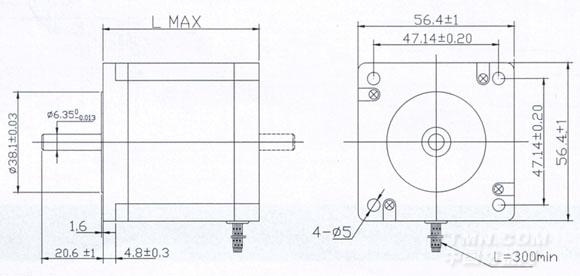

Mechanical Dimensions(外型圖)
.jpg)

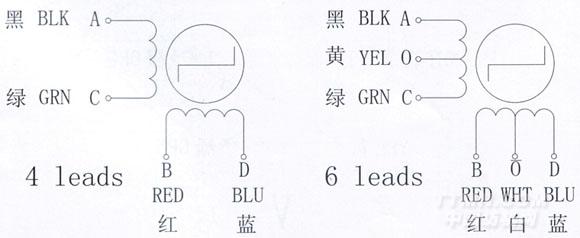

Wiring diagram(接線圖):
.jpg)
