微型行星齒輪箱系列57BL
時間：2012年04月11日
常州市合泰電機電器有限公司 |
|
| 聯系人:于益平 | 電話:0519-88898178(總機) 0519-88385510(銷售) |
| 傳真:0519-88770911 | 地址:江蘇省常州市武進區遙觀鎮勤新村工業集中區 |
| 郵編: | 郵箱:info@ht-motor.com |
| 網址:http://www.ht-motor.com | |
產品名稱：微型行星齒輪箱
產品型號：57BL偏心齒輪箱電機系列
使用材料：-
產品規格：-
所屬分類：微型行星齒輪箱系列
文檔下載：點擊下載PDF文件57BL偏心齒輪箱電機系列
產品簡介：
PLANETGEARHEAD(微型行星齒輪箱)
GeneralSpecifications(詳細說明)：
WingdingType…………………………………………………star
HallEffectangle……………………………120℃Maxelectricalangle
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………600VACforoneminute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
Poles | phases | Rated voltage（VDC） | Rated speed(RPM) | Rated Torque（N.M） | Rated currenrt（amps） | output power(watts) | Body length L1（mm） | Mass(kg) |
| 57BL01AG | 4 | 3 | 24 | 3000 | 0.057 | 1.5 | 18 | 41.5 | 1.43 |
| 57BL02AG | 4 | 3 | 24 | 3000 | 0.11 | 2.5 | 34 | 46.5 | 0.5 |
| 57BL03AG | 4 | 3 | 24 | 3000 | 0.165 | 3.2 | 52 | 56.5 | 0.67 |
| 57BL04AG | 4 | 3 | 24 | 3000 | 0.22 | 4.5 | 69 | 66.5 | 0.75 |
| 57BL05AG | 4 | 3 | 24 | 3000 | 0.33 | 6.7 | 103 | 86.5 | 1 |
| 57BL06AG | 4 | 3 | 24 | 3000 | 0.44 | 8.8 | 138 | 103.5 | 1.25 |
| Reduction Ratio 減速比 |
5 |
7.5 |
10 |
12.5 |
15 |
25 |
30 |
50 |
75 |
90 |
120 |
| Number of gear trains 傳動級數 |
2 |
3 |
4 |
||||||||
| Gear box length（L2）齒輪箱長度mm |
32 |
40 |
|||||||||
| Max permissbile load in a short time 最大瞬間允許 N.M |
2.5 |
7.5 |
4 |
||||||||
*以上僅為代表產品，派生產品可根據客戶要求制作

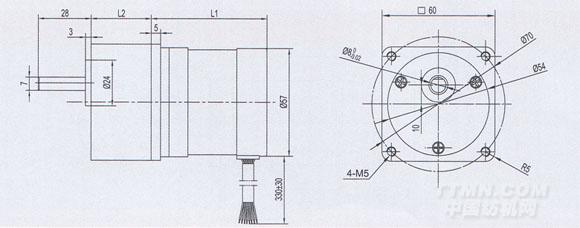

Mechanical Dimensions(外型圖)
.jpg)

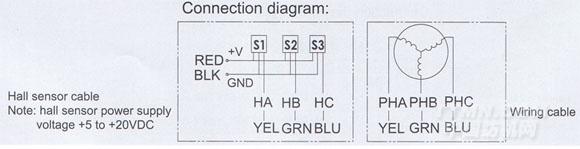

Wiring diagram(接線圖):
.jpg)
