適用范圍

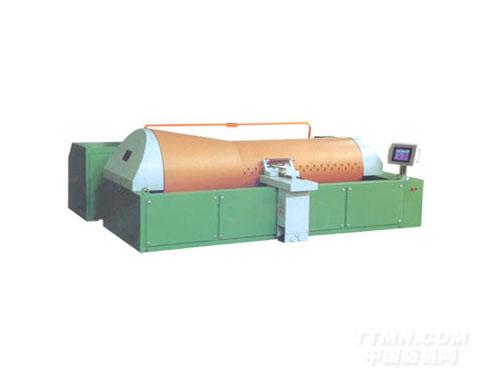

適用于精毛紡織物、化纖長絲織物、色織物、真絲織物及特種產業用紡織品等品種的分條整經。可作為劍桿、片梭、噴水、噴氣等無梭織機的織前準備設備，是織造廠開發各種高檔織物、特種織物的優選設備。


主要技術特征
1、  整經和倒軸傳動由交流變頻控制，恒線速、恒張力、高速度運行。
2、  專用機、電、液、氣一體化的油壓裝置產生油壓，推動鉗式制動器，完成整經剎車控制；比例閥控制外鋼帶阻尼方式，實現倒軸張力的自動控制。
3、  整經伺服傳動采用雙伺服電機滾珠絲桿結構，響應快，精度高，條定位和起點定位均一次按鍵自動完成。
4、  交流數字伺服和滾珠絲桿傳動的整經臺前后移控制，并設有壓紗輥，多種傳感器。
5、  整經過程中，整經臺等距離后退。
6、  伺服電機通過滾珠絲桿的傳動多次測量整經紗層厚度，實現整經位移參數的自動測量（專利技術），壓紗輥保證紗層面平整。
7、  鋼質大滾筒，并經高精度動平衡校驗。
8、  采用通訊技術，機、電、氣、液、一體化設計。配置多套PLC、多套交流數字伺服變頻、兩套觸摸屏、系統先進、可靠、自動化程度高。
9、  整經主機在地軌上移動，分絞架和筒子架相固定，使得條帶相對于分絞架和筒子架中心不變，邊紗張力均勻。
10、 移動式倒軸機可與對臺整經機主機配套，電、氣通過插件連接，簡便而可靠。
11、 配有多種型式的筒子架，錠距、釘數可根據用戶要求選定。
12、 備有多種型式張力器、斷經自停裝置供用戶配選。
13、 整經臺上配有靜電消除裝置，倒軸機配有上油裝置。


主要技術參數.
1、  有效幅寬  2200-3600mm
2、  織軸盤片直徑  800mm
3、  整經速度  0-800 m/min
4、  倒軸速度  0-100m/min
5、  倒軸實現張力精度  ≤ ± 2%
6、  制動距離  ≤3(m)(500m/min)
7、  倒軸最大張力   ≤8000N
8、  大滾筒柱體直徑  1026mm
9、  錐體長度1010mm
10、 錐體錐度  9°
11、 導條走絲速度  0.001-9.999 mm/r (無級)
12、 條定位精度  ≤ 0.1mm
13、 導條隨動精度 0.02%
14、 條寬范圍 0.1-400.0mm
15、 整經電腦操作站  10.4寸彩色觸摸屏
16、 倒軸電腦操作站10.4寸黑白觸摸屏
17、 筒子架錠距   250*250mm  (毛、棉紗、混紡紗)
18、 筒子架錠數   250*250  290*290 （化纖長絲）420（毛、棉紗、混紡紗）480（化纖長絲）
19、 輸入電壓  3*380V （±10%）
20、 裝機容量   40KVA  50KVA
21、 整經電機功率  11KW
22、 倒軸電機功率  15KW  22KW
23、 主機重量   5500kg
24、 筒子架重量  2500kg
