一、概述：

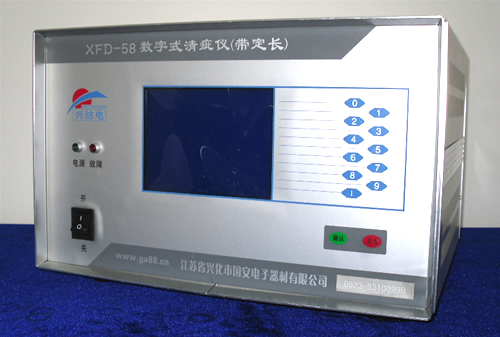

XFD-58型電子清紗器是新一代數字式多功能紗線質量監控系

統，性能先進，結構合理，使用和維修方便。該產品用于清除絡紗

過程中的各種有害紗疵，且具有筒紗定長、統計、聯網、自檢并打

印各種數據等功能，適配于各種普通絡筒機。

二、主要特點：

1、采用數字處理技術，清除紗疵準確，一致性好。

2、采用大屏幕液晶顯示器（320×240）、提供中文菜單和幫助

信息，讀取數據方便、直觀。

3、可直接觀察各種疵點清除效果，以確定當前設定是否最佳。

4、數據統計；可提供產量、結頭、紗疵、筒長、質量、效率等

統、計數據，數據可按單錠、崗位、半臺車等形式給出，并可提供

相應的累計數據。

5、定長：采用微機測定筒紗長度，定長值單錠可調，一致性

好、誤差小。

6、材料系數設定方式：人工設置+自動調整，還可根據溫度、濕

度變化修正材料系數。

7、紗速自適應。

8、采用雙電容、ASIC檢測及全貼片檢測頭，可靠性、檢測性能

好、振動噪聲小。

9、在線自檢和故障報警。

10、數據保護功能：電控箱斷電240小時內能保護數據。

11、配備上位機通訊接口，可實現多機聯網，進行計算機管理。

三、主要技術參數：

1、適用機型：GA014型絡筒機

2、適用紗線原料：棉、毛、絹、麻、化纖純紡及混紡

3、適用紗支范圍：

T5tex~58 tex(JCT-15A)

18 tex~120 tex(JCT-20A)

4、適用絡筒紗速范圍：200m/min~1000m/min

5、設定參數：

短粗節 截面+70%~+360%

長度1.0cm~16.0cm 步距10%

長粗節 截面+40%~+120% 步距0.1cm

長度8cm~49cm 步距10%

長細節 截面-25%~-75% 步距1cm

長度8cn~49cm 步距1%

步距1cm

6、定長：

范圍1000米~310000米

長度差異率CV≤2%

長度平均偏差E≤±1%

7、電源：電壓AC220V±15% 頻率45Hz~60 Hz

功耗≤120VA（120錠）

8、清紗工藝指標：

短粗節：正切率＞80% 清除效率＞75% 品質因數＞60%

正切率不一致系數＜20%

清除效率不一致系數＜20%

長粗節、細節：正切率＞90% 清除效率＞90%
