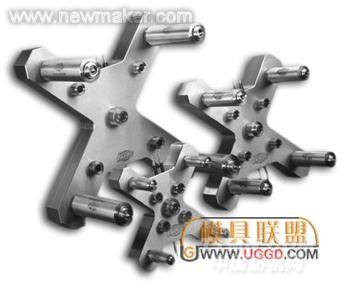

多頭熱流道系統塑料模具結構較復雜。熔融狀塑料由注塑機注入噴嘴連接板，經熱流道板流向噴嘴后到達噴嘴頭，然后注入型腔。熱流道系統的噴嘴與定模板有徑向尺寸D配合要求和軸向尺寸限位要求。噴嘴頭與定模鑲塊有徑向尺寸d配合要求，保證熔融狀態的塑料不溢流到非型腔部位，并要求定模鑲塊的硬度淬硬50HRC左右。分型面到熱噴嘴軸向定位面之間的距離L必須嚴格控制，該尺寸應根據常溫狀態下噴嘴的實際距離L′加上模具正常工作溫度下噴嘴的實際延伸量ΔL確定。為了保證噴嘴與熱流道板貼合可靠，不使熱流道板產生變形，在噴嘴的頂部上方設有調整墊，該調整墊與噴嘴自身的軸向定位面一起限制了噴嘴在軸向的移動，且有效地控制了熱流道板可能產生的變形。在常溫狀態下，調整墊與熱流道板和定模固定板之間控制0.025mm 間隙以便模具受熱后，在工作溫度狀態時調整墊恰好壓緊。熱流道系統的定位座和定位銷一起控制了熱流道板在模具中的位置。定位座與定模板有徑向尺寸D2配合要求，而且深度h必須控制準確，定位座的軸向起著支承熱流道板的作用，直接承受注射機的注射壓力。定位銷與熱流道板固定板有配合要求。熱流道板與模板之間必須留有足夠的空隙，以便包裹隔熱材料。熱流道板和固定板必須設有足夠的布線槽，讓電源線從模具內引出與安裝在模具上的接線座連接。噴嘴連接板與定模固定板之間有徑向尺寸D1配合要求，以便注塑機的注射頭與模具上的噴嘴連接板配合良好。在熱流道板附近，將定模板、熱流道板固定板、定模固定板用螺釘連接起來，增強熱流道板的剛性。
閥澆口熱流道系統塑料模具結構最復雜。它與普通多頭熱流道系統塑料模具有相同的結構，另外還多了一套閥針傳動裝置控制閥針的開、閉運動。該傳動裝置相當于一只液壓油缸，利用注射機的液壓裝置與模具連接，形成液壓回路，實現閥針的開、閉運動，控制熔融狀態塑料注入型腔。
.jpg)
熱流道塑料模具設計程序
首先，根據塑件結構和使用要求，確定進料口位置。只要塑件結構允許，在定模鑲塊內噴嘴和噴嘴頭不與成型結構干涉，熱流道系統的進料口可放置在塑件的任何位置上。常規塑件注射成形的進料口位置通常根據經驗選擇。對于大而復雜的異型塑件，注射成形的進料口位置可運用計算機輔助分析(CAE)模擬熔融狀塑料在型腔內的流動情況，分析模具各部位的冷卻效果，確定比較理想的進料口位置。
然后，確定熱流道系統的噴嘴頭形式。塑件材料和產品的使用特性是選擇噴嘴頭形式的關鍵因素，塑件的生產批量和模具的制造成本也是選擇噴嘴頭形式的重要因素。
第三，根據塑件的生產批量和注射設備的噸位大小，確定每模的腔數。
第四，由已確定的進料口位置和每模的腔數確定噴嘴的個數。如果成形某一產品，選擇一模一件一個進料口，則只要一個噴嘴，即選用單頭熱流道系統；如果成形某一產品，選擇一模多腔或一模一腔二個以上進料口，則就要多個噴嘴，即選用多頭熱流道系統，但對有橫流道的模具結構除外。
第五，根據塑件重量和噴嘴個數，確定噴嘴徑向尺寸的大小。目前相同形式的噴嘴有多個尺寸系列，分別滿足不同重量范圍內的塑件成形要求。
第六，根據塑件結構確定模具結構尺寸，再根據定模鑲塊和定模板的厚度尺寸選擇噴嘴標準長度系列尺寸，最后修整定模板的厚度尺寸及其他與熱流道系統相關的尺寸。
第七，根據熱流道板的形狀確定熱流道固定板的形狀，在其板上布置電源線引線槽，并在熱流道板、噴嘴、噴嘴頭附近設計足夠的冷卻水環路。
第八，完成熱流道系統塑料模具的設計圖繪制。
