混合式步進電機系列42BYGHW
時間：2012年04月10日
常州市合泰電機電器有限公司 |
|
| 聯系人:于益平 | 電話:0519-88898178(總機) 0519-88385510(銷售) |
| 傳真:0519-88770911 | 地址:江蘇省常州市武進區遙觀鎮勤新村工業集中區 |
| 郵編: | 郵箱:info@ht-motor.com |
| 網址:http://www.ht-motor.com | |
產品名稱：混合式步行電機
產品型號：42BYGHW
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件42BYGHW
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications`(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (Kg.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (g.cm) |
重量 Motor weight (kg) |
|
42BYGHW205-03 |
1.8 |
34 | 11 | 0.3 | 36.6 | 22 | 1.2 | 6 | 34 | 200 | 0.2 |
|
42BYGHW208-04 |
1.8 |
34 | 12 | 0.4 | 30 | 37 | 2.6 | 4 | 34 | 200 | 0.2 |
|
42BYGHW213-06-01 |
1.8 |
34 | 12 | 0.6 | 20 | 14 | 2 | 5 | 34 | 200 | 0.2 |
|
42BYGHW602-02 |
1.8 |
40 | 12 | 0.4 | 30 | 21 | 2.5 | 6 | 54 | 220 | 0.24 |
|
42BYGHW607-01 |
1.8 |
40 | 3.6 | 1.2 | 3 | 3.2 | 2.6 | 6 | 54 | 220 | 0.24 |
|
42BYGHW609 |
1.8 |
40 | 3.4 | 1.7 | 2 | 3 | 3.4 | 4 | 54 | 220 | 0.24 |
|
42BYGHW801-05 |
1.8 |
48 | 12 | 0.4 | 30 | 25 | 3.2 | 6 | 68 | 280 | 0.34 |
| 42BYGHW804 |
1.8 |
48 | 3.6 | 1.2 | 3 | 5 | 4.5 | 4 | 68 | 280 | 0.34 |
|
42BYGHW811 |
1.8 |
48 | 3.12 | 2.5 | 1.25 | 1.8 | 4.8 | 4 | 68 | 280 | 0.34 |
*以上僅為代表產品，派生產品可根據客戶要求制作

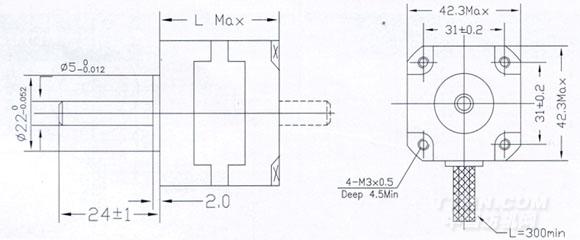

Mechanical Dimensions(外型圖)
