直流永磁電機系列76ZY
時間：2012年04月11日
常州市合泰電機電器有限公司 |
|
| 聯系人:于益平 | 電話:0519-88898178(總機) 0519-88385510(銷售) |
| 傳真:0519-88770911 | 地址:江蘇省常州市武進區遙觀鎮勤新村工業集中區 |
| 郵編: | 郵箱:info@ht-motor.com |
| 網址:http://www.ht-motor.com | |
產品名稱：直流永磁電機
產品型號：76ZY
使用材料：-
產品規格：-
所屬分類：直流永磁電機系列
文檔下載：點擊下載PDF文件76ZY
產品簡介：
DCMOTOR(直流永磁電機)
GeneralSpecifications(詳細說明)：
Magnet磁鐵…………………………………Ferrite鐵氧體
InsulationClass絕緣等級………………B130℃/F155℃
TemperatureRise溫升………………75KMAX
Protection&Cooling防護等級&冷卻………………IP40及以下&IC00
EnvironmentTemperatureandHumidit環境溫度及濕度………………+15℃~+35℃，45%~75%
Installation安裝方式………………IMB14凸緣
ShaftOD出軸直徑………………Φ8.0mmMAX
Bearing軸承………………Ball滾動軸承
Winding繞線選擇……………………………
Voltage工作電壓范圍………………12~220VDC
Speed額定轉速范圍………………900~7000rpm
Power輸出功率范圍………………50~160W
Components配件………………Magneticencoder磁編碼器
ElectricalSpecifications(技術數據):
|
電機型號 |
額定電壓 |
空載轉速 Noload Speed (RPM) |
空載電流 Noload Current (A) |
額定轉速 Rated Speed (RPM) |
額定電流 Rated Current (A) |
額定轉矩 Reted Torque (N.N) |
額定功率 Reated Power (MM) |
機身長度 Length L (MM) |
| 76ZY12-001 | 12.0 | 4800 | 1.5 | 3800 | 13.2 | 0.25 | 99.0 | 97 |
| 76ZY24-001 | 24.0 | 3200 | 0.7 | 2600 | 4.0 | 0.23 | 62.0 | 97 |
| 76ZY24-002 | 24.0 | 3600 | 0.8 | 2800 | 7.5 | 0.40 | 115.0 | 112 |
| 76ZY100-001 | 100.0 | 2400 | 0.15 | 1900 | 1.3 | 0.40 | 79.0 | 112 |
| 76ZY24-003 | 24.0 | 3000 | 0.5 | 2500 | 9.7 | 0.6 | 155.0 | 137 |
| 76ZY220-001 | 220.0 | 3700 | 0.08 | 3000 | 1.0 | 0.45 | 140.0 | 137 |
*以上僅為代表產品，派生產品可根據客戶要求制作

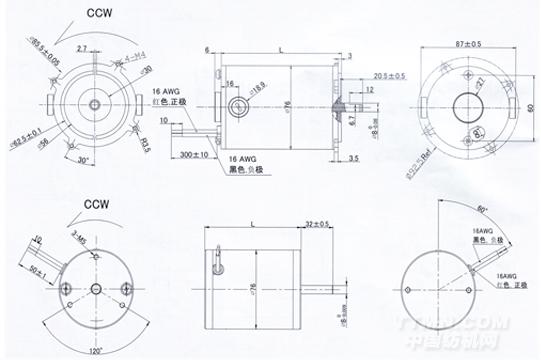

Mechanical Dimensions(外型圖)
.jpg)
