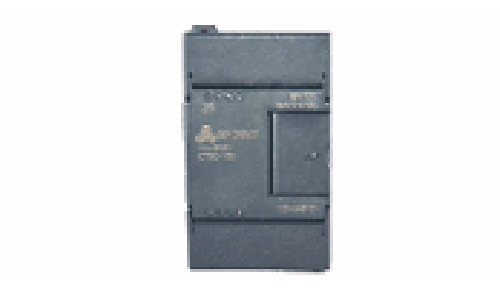

EM232模擬量輸出模塊
發布時間：2015-03-27
2點模擬量輸出模塊，光電隔離，12BIT，±10V電壓或0-20mA電流輸出；
4點模擬量輸出模塊，光電隔離，12BIT，10V電壓或0-20mA電流輸
概覽：
| 規格參數 |
訂貨號 |
| TrustPLC CTSC-200 EM232模擬量輸出模塊，2路電流電壓輸出，12BIT, 光耦隔離 | CTS7 232-0HB32 |
| TrustPLC CTSC-200 EM232模擬量輸出模塊，4路電流電壓輸出，12BIT, 光耦隔離 | CTS7 232-0HF32 |
|
特性 |
EM232: 2 AQ × 12位 |
EM232: 4 AQ × 12位 |
|
訂貨號 |
CTS7 232-0HB32 |
CTS7 232-0HF32 |
|
物理特性 |
||
|
尺寸(寬×高×深) |
46×80×62mm |
71.2×80×62mm |
|
功耗 |
2W |
2W |
| 電源損耗 | ||
|
+5V DC消耗電流 |
24 mA |
31 mA |
| L+ | 61 mA | 112 mA |
| L+線圈電壓范圍 | 20.4～28.8V DC | |
| LED燈指示 | 24V 電源狀態，亮表示電源正常，滅表示電源故障 | |
| 模擬量輸出特性 | ||
| 輸出點數 | 2 | 4 |
| 隔離（模擬到數字） |
光耦隔離：500VAC，1分鐘 |
|
| 輸出范圍 | ||
|
電壓輸出 電流輸出 |
±10V 0～20mA |
|
| 輸出分辨率 | ||
|
電壓輸出 電流輸出 |
12BIT 11BIT |
|
| 數據字格式 | ||
|
電壓輸出 電流輸出 |
-32000～+32000 0～32000 |
|
|
測量誤差 |
典型值: 滿量程的±0.5%，最壞情況：滿量程的±2% |
|
| 穩定時間 | ||
|
電壓輸出 電流輸出 |
100μs |
|
| 最大驅動@24V用戶電源 | ||
|
電壓輸出 電流輸出 |
最小5000Ω |
|
輸出數據格式

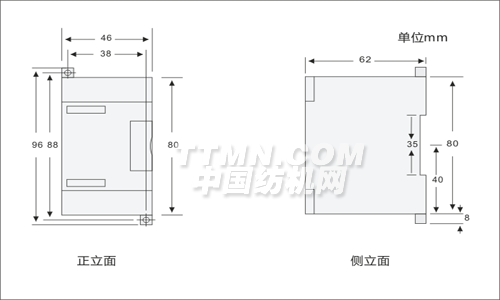

安裝規格：
注意：數模轉換器（DAC）的12位讀數，其輸出數據格式是左端對齊的，最高有效位是符號位(0表示是正數)，數據在裝載到DAC寄存器之前，4個連續的0是被裁斷的，這些位不影響輸出信號值。
2.CTS7 232-0HF32

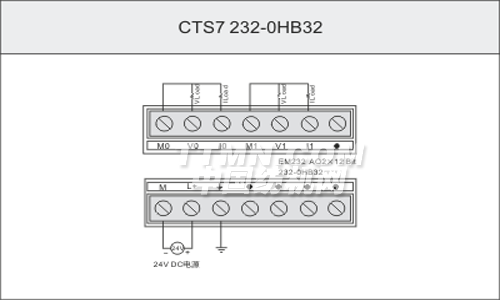

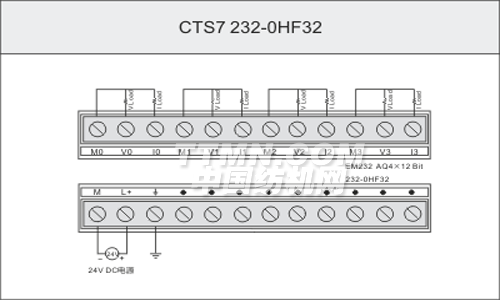

接線圖
